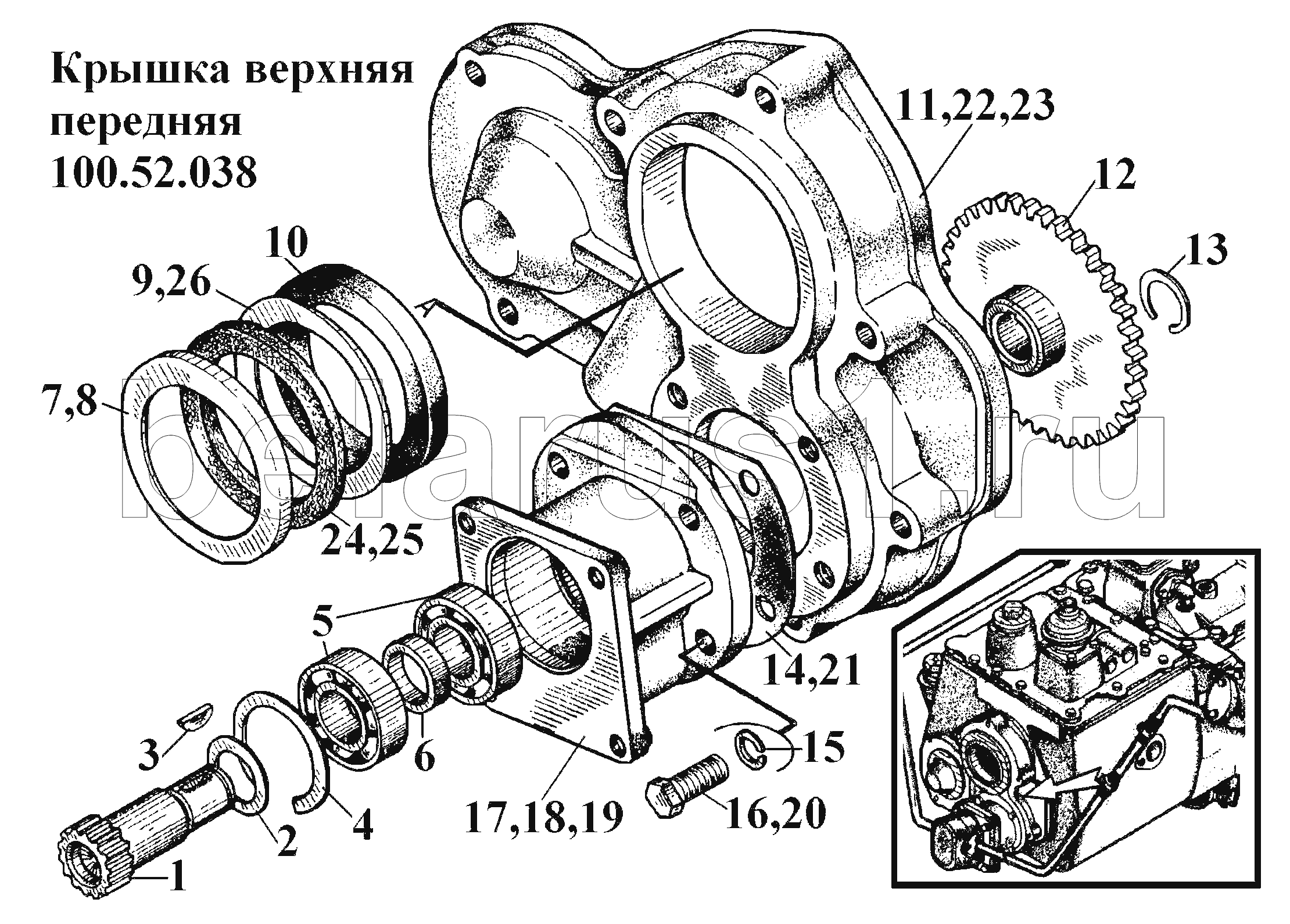

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка верхняя передняя 100.52.038

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 100.52.104 | Вал привода | |
2 | 162.19.113 | Кольцо распорное | |
3 | 5x9 | Шпонка | |
4 | КУВ52 | Кольцо упорное внутреннее | |
5 | 205К | Подшипник | |
6 | 100.52.105 | Кольцо | |
7 | 77.31.113 | Обойма | |
8 | 77.31.113-20 | Обойма | |
9 | 77.31.106 | Кольцо дистанционное | |
10 | 1,2-70x95-2 | Манжета | |
11 | 100.52.101 | Крышка передняя | |
12 | 100.52.103 | Шестерня привода ведомая | |
13 | 820 | Заказать | Кольцо |
14 | 100.52.107 | Прокладка | |
15 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
16 | M10.6gx30.88.35.016 | Болт | |
17 | 100.52.106 | Корпус | |
18 | 100.52.106-10 | Корпус | |
19 | 100.52.106-20 | Корпус | |
20 | M10.6gx30.88.35.029 | Болт | |
21 | 100.52.107-20 | Прокладка | |
22 | 100.52.101-10 | Крышка передняя | |
23 | 100.52.101-20 | Крышка передняя | |
24 | СП93-69-30 | Кольцо | |
25 | СП-Т93-69-10 | Кольцо | |
26 | 77.31.106-20 | Кольцо дистанционное |
