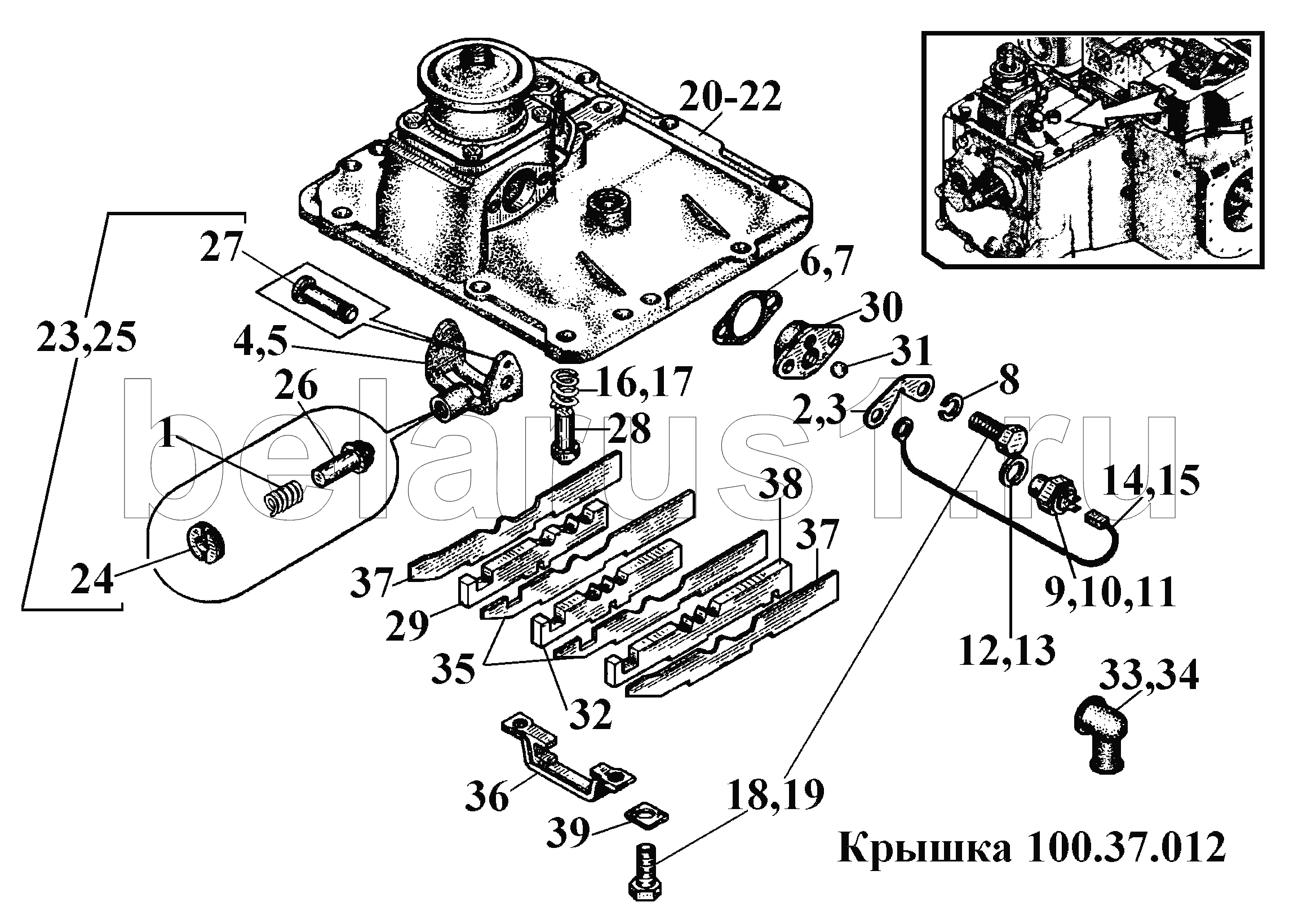

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка 100.37.012 (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 78.20.209 | Пружина | |
| 2 | 77.37.240-20 | Планка стопорная | |
| 3 | 77.37.240 | Планка стопорная | |
| 4 | 79.37.313-20 | Рамка | |
| 5 | 79.37.313 | Рамка | |
| 6 | 77.37.241-20 | Прокладка | |
| 7 | 77.37.241 | Прокладка | |
| 8 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 9 | 77.37.256 | Включатель света заднего хода | |
| 10 | 77.37.256-10 | Включатель ВК-418-3716000 | |
| 11 | 77-37.256-20 | Включатель ВК-418-3716000 | |
| 12 | 77.37.238-20 | Шайба | |
| 13 | 77.37.238 | Шайба уплотнительная | |
| 14 | 77.48.056-22 | Провод | |
| 15 | 77.48.056-02 | Провод | |
| 16 | 77.52.256-20 | Пружина | |
| 17 | 77.52.256 | Пружина | |
| 18 | M10-6gx25.88.35.016 | Болт | |
| 19 | M10-6gx25.88.35.029 | Болт | |
| 20 | 162.37.201-12 | Крышка | |
| 21 | 162.37.201-22 | Крышка | |
| 22 | 162.37.201-02 | Крышка | |
| 23 | 79.37.029 | Рамка | |
| 24 | 79.37-316 | Гайка | |
| 25 | 79.37.029-20 | Рамка | |
| 26 | 79.37.314 | Фиксатор | |
| 27 | 77.37.236 | Ось | |
| 28 | 162.37.205 | Фиксатор | |
| 29 | 100.37.211-1 | Планка заднего хода | |
| 30 | 77.37-239 | Втулка | |
| 31 | Б14.0-200 | Шарик | |
| 32 | 100.37.265 | Планка III-IV передач | |
| 33 | 77.48.155 | Резиновый наконечник | |
| 34 | 77.48.155-20 | Наконечник резиновый | |
| 35 | 77.37.135А | Планка разделительная | |
| 36 | 79.37.311-01 | Скоба | |
| 37 | 79.37.134 | Планка боковая | |
| 38 | 100.37.209-2 | Планка I-II передач | |
| 39 | 162.37.169 | Пластина замковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
