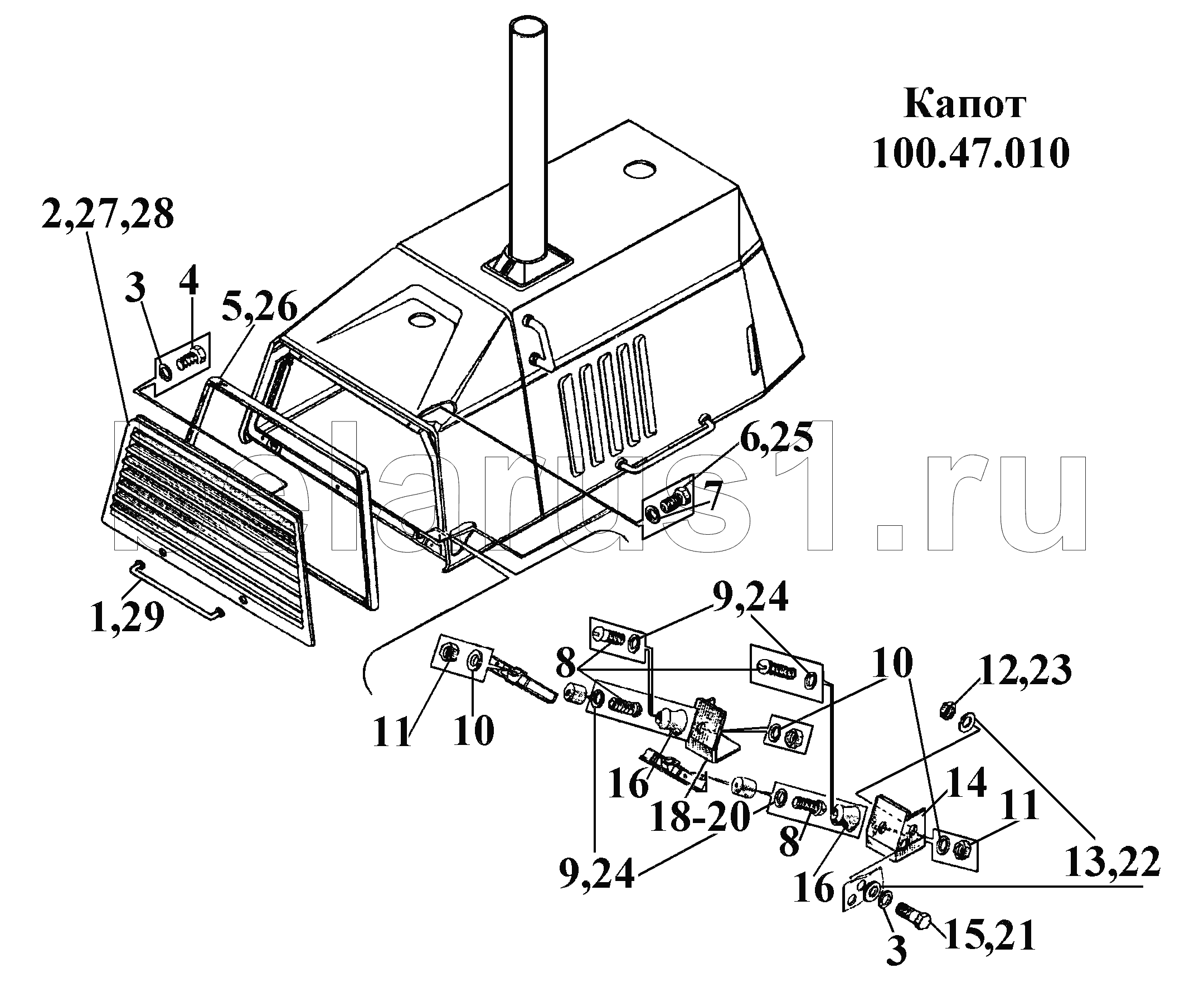

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Капот 100.47.010 (1)
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
18
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B1.M6-6gx25.58.029 | B1.M6-6gx25.58.029 | Винт | |
| M10-6gx18.88.35.029 | M10-6gx18.88.35.029 | Болт | |
| M6-7H.6.029 | M6-7H.6.029 | Гайка | |
| 180.47.221-20 | 180.47.221-20 | Кронштейн левый | |
| 180.47.221-10 | 180.47.221-10 | Кронштейн левый | |
| 1 | 88.45.0279 | Поручень | |
| 2 | 180.47.057 | Решетка радиатора | |
| 3 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 4 | M10-6gx18.88.35.016 | Болт | |
| 5 | 180.47.201 | Уплотнитель | |
| 6 | M8-6gx20.88.35.016 | Болт | |
| 7 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 8 | B1.M6-6gx25.58.016 | Винт | |
| 9 | 6.01.10кп.013 | Шайба | |
| 10 | 6.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | M6-7H.6.016 | Гайка | |
| 12 | M10-7H.6.016 | Гайка | |
| 13 | 10.01.10кп.013 | Шайба | |
| 14 | 180.47.221 | Кронштейн левый | |
| 15 | M10-6gx30.88.35.016 | Болт | |
| 16 | А37.02.022 | Фиксатор | |
| 18 | 180.47.222 | Кронштейн правый | |
| 19 | 180.47.222-10 | Кронштейн правый | |
| 20 | 180.47.222-20 | Кронштейн правый | |
| 21 | M10-6gx30.88.35.029 | Болт | |
| 22 | 10.01.10кп.0215 | Шайба | |
| 23 | M10-7H.6.029 | Гайка | |
| 24 | 6.01.10кп.0.215 | Шайба | |
| 25 | M8-6gx20.88.35.029 | Болт | |
| 26 | 180.47.201-20 | Уплотнитель | |
| 27 | 180.47.057-10 | Решетка радиатора | |
| 28 | 180.47.057-20 | Решетка радиатора | |
| 29 | 88.45.0279-20 | Поручень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
