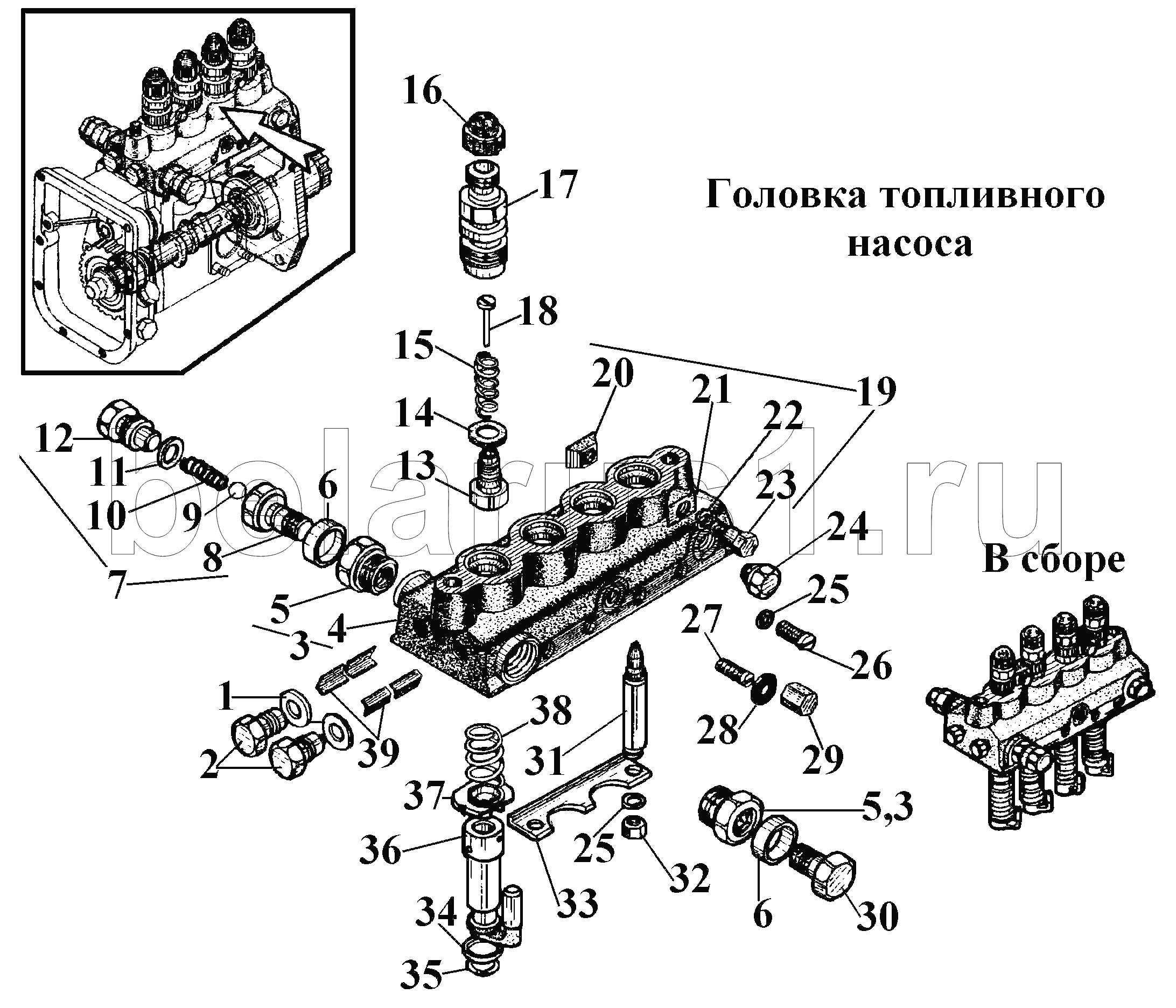

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Головка топливного насоса
1
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-А16с13.20 | 41-А16с13.20 | Клапан перепускной | |
| 463-16262-11.20 | 463-16262-11.20 | Гайка | |
| 16-0636-1.20 | 16-0636-1.20 | Винт установочный | |
| 16-204А.20 | 16-204А.20 | Пробка | |
| А12.01.003.20 | А12.01.003.20 | Болт поворотного угольника | |
| M8-6gx30.88.35.029 | M8-6gx30.88.35.029 | Болт | |
| 16-с18.20 | 16-с18.20 | Зажим | |
| 16-069-10.20 | 16-069-10.20 | Штуцер | |
| 8.65Г.05.0212 | 8.65Г.05.0212 | Шайба | |
| 1 | 16-210 | Прокладка | |
| 2 | 16-204А | Пробка горловины | |
| 3 | 446-16с62 | Головка со втулками | |
| 4 | 446-1653 | Головка топливного насоса | |
| 5 | 41-1656Б | Втулка рсчьбовая | |
| 6 | 119-85А | Втулка защитная | |
| 7 | 41-А16с13 | Клапан перепускной в сборе | |
| 8 | 41-16216-01 | Корпус перепускного клапана | |
| 9 | 7.144-60 | Шарик | |
| 10 | 16-057 | Пружина перепускного клапана | |
| 11 | 16-219 | Прокладка | |
| 12 | 16-218 | Пробка перепускного клапана | |
| 13 | 463-16с16- 10 | Клапан нагнетательный | |
| 14 | 16-212А | Прокладка штуцера | |
| 15 | 16-068А | Пружина нагнетательного клапана | |
| 16 | 119-73B | Колпак защитный | |
| 17 | 16-069-10 | Штуцер | |
| 18 | 463-1610-14 | Ограничитель | |
| 19 | 16-с18 | Зажим | |
| 20 | 4571413201 | Зажим | |
| 21 | 4571413203 | Зажим | |
| 22 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 23 | M8-6gx30.88.35.013 | Болт | |
| 24 | 01М-0193 | Пробка головки | |
| 25 | 6.65Г.05 | Шайба ГОСТ 6402-70 | |
| 26 | 16-0636-1 | Винт установочный | |
| 27 | 463-16260-11 | Винт | |
| 28 | 463-16263-11 | Прокладка | |
| 29 | 463-16262-11 | Гайка | |
| 30 | А12.01.003 | Болт поворотного угольника | |
| 31 | 16-074-1А | Шпилька | |
| 32 | М6-6Н.6.013 | Гайка | |
| 33 | 16-078А | Планка упора | |
| 34 | 16-062 | Прокладка | |
| 35 | 16-077А | Кольцо плунжера замковое | |
| 36 | 461-16с15 | Плунжерная пара | |
| 37 | 41-1676-1 | Тарелка плунжера | |
| 38 | 16-075Г | Пружина плунжера | |
| 39 | 440-16258 | Экран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
