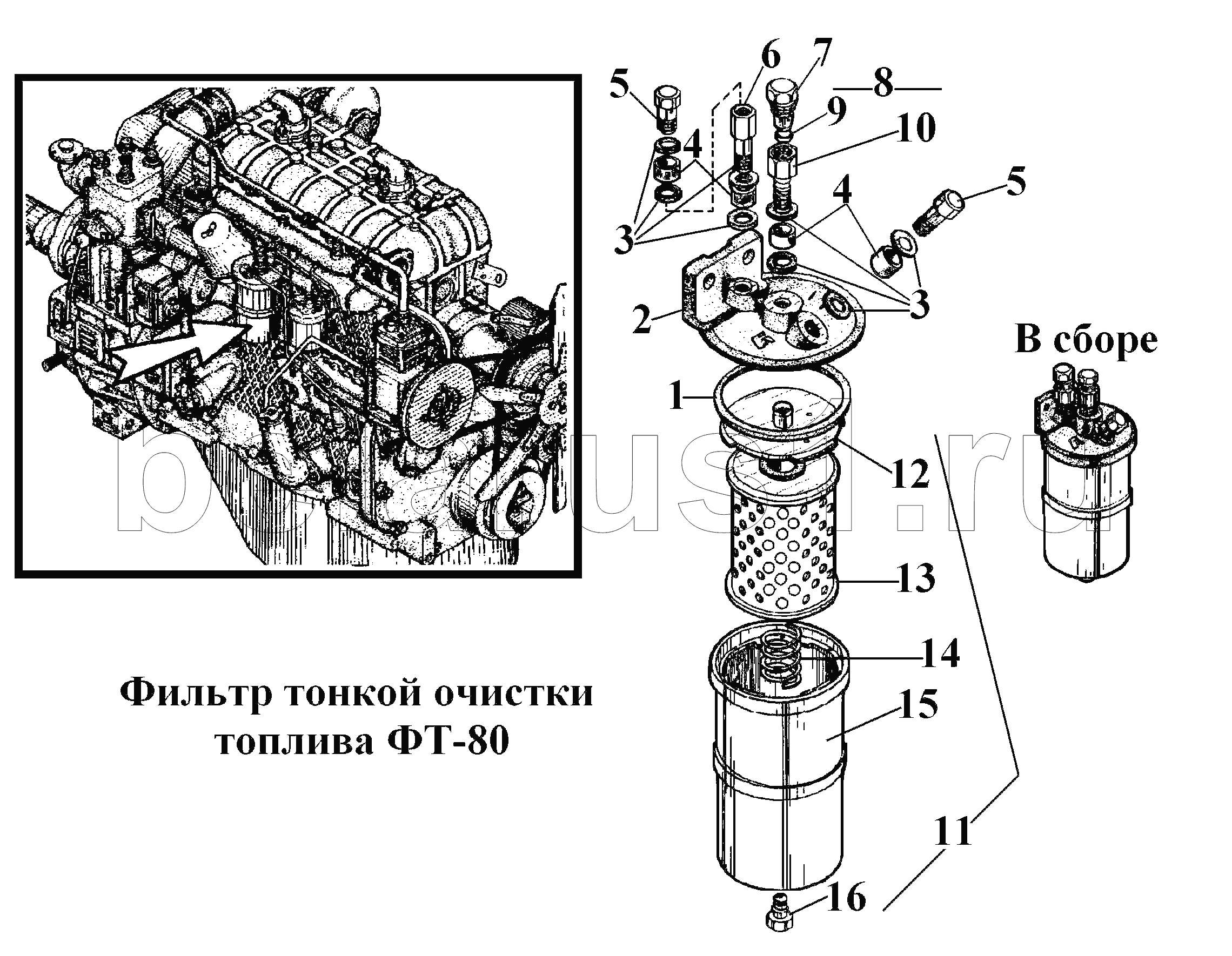

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Фильтр тонкой очистки топлива ФТ-80
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-7014-1 | Кольцо уплотнительное | |
| 2 | 41-7001-2 | Корпус | |
| 3 | СМД7-1539 | Прокладка | |
| 4 | 119-85А | Втулка защитная | |
| 5 | А12.01.003-03 | Заказать | Болт поворотного угольника |
| 6 | 41-70с7 | Клапан | |
| 7 | 01M-0193 | Пробка коническая | |
| 8 | 41-70с8 | Штуцер | |
| 9 | 41-7011 | Жиклер | |
| 10 | 41-7007 | Штуцер | |
| 11 | 41-70с2-1 | Фильтр тонкой очистки топлива | |
| 12 | 41-70с5-1 | Крышка | |
| 13 | 41-75с1-01 | Элемент фильтрующий | |
| 14 | 41-7012-1 | Пружина | |
| 15 | 41-70с4 | Стакан | |
| 16 | 41-7020 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
