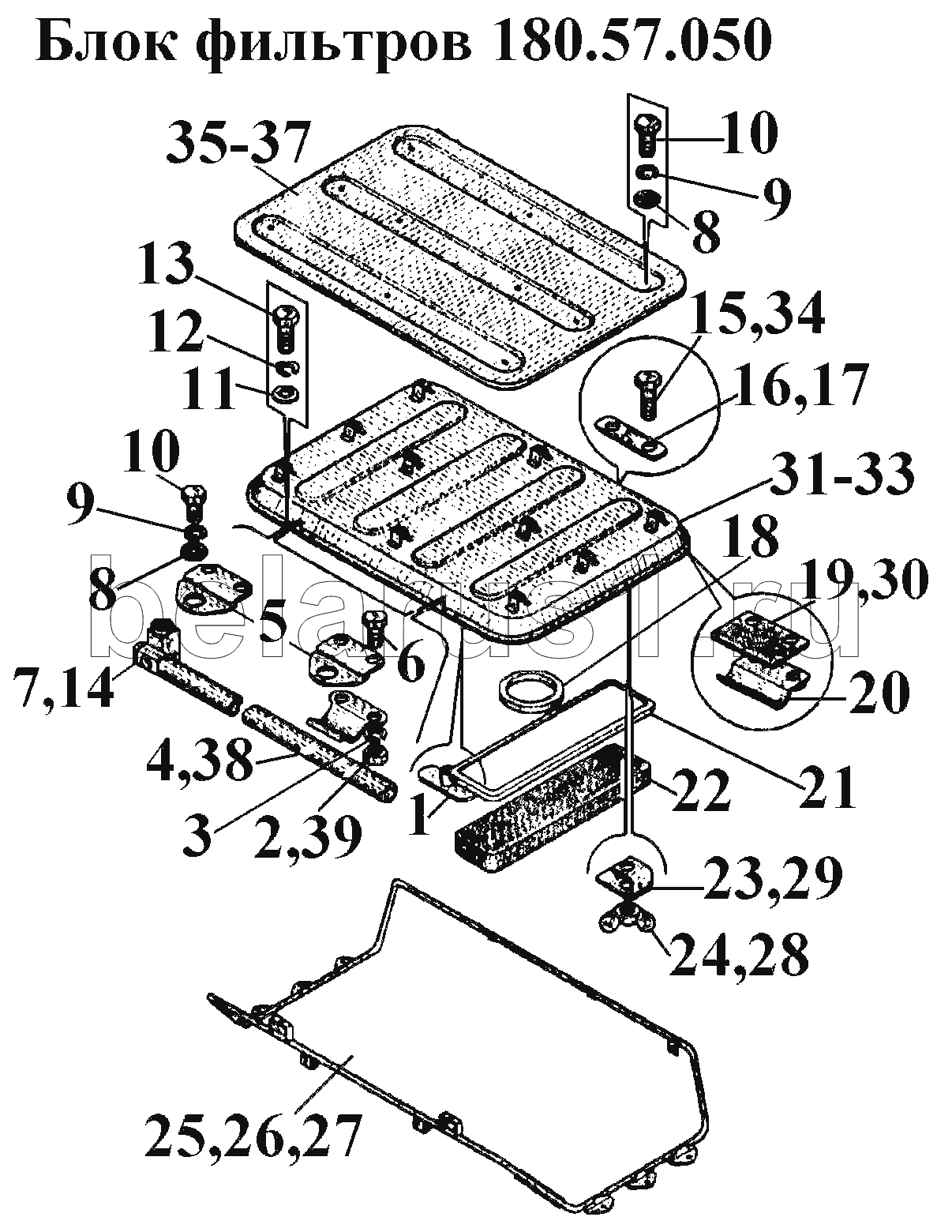

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Блок фильтров 180.57.050
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С8.01.10кп0215 | С8.01.10кп0215 | Шайба | |
| 180.57.224-20 | 180.57.224-20 | Кольцо | |
| M10-6gx30.88.35.029 | M10-6gx30.88.35.029 | Болт | |
| Г88.57.015-20 | Г88.57.015-20 | Прижим | |
| Г88.57.017-20 | Г88.57.017-20 | Захват | |
| С10.01.10кп.0215 | С10.01.10кп.0215 | Шайба | |
| M8-6gx16/88/35/29 | M8-6gx16/88/35/29 | Болг | |
| Г88.57.121-20 | Г88.57.121-20 | Кронштейн | |
| M-6gx12.88.35.029 | M-6gx12.88.35.029 | Болт | |
| 1 | Г88.57.015 | Прижим | |
| 2 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 3 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 4 | Г88.57.126 | Зажим | |
| 5 | Г88.57.121 | Кронштейн | |
| 6 | M8-6gx16.88.35.016 | Болт | |
| 7 | 180.57.069 | Опора | |
| 8 | С8.01.10кп.013 | Шайба | |
| 9 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | M8-6gx12.88.35.016 | Болт | |
| 11 | С10.01.10кп013 | Шайба | |
| 12 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 13 | M10-6gx30.88.35.016 | Болт | |
| 14 | 180.57.069-20 | Опора | |
| 15 | M10-6gx20.88.35.016 | Болт | |
| 16 | Г88.57.115 | Планка | |
| 17 | Г88.57.115-20 | Планка | |
| 18 | 180.57.224 | Кольцо | |
| 19 | Г88.57.116 | Прокладка | |
| 20 | Г88.57.017 | Захват | |
| 21 | Г88.57.129 | Уплотнение | |
| 22 | 150.95.060-2 | Фильтр | |
| 23 | 180.57.225 | Прижим | |
| 24 | М10.-6Н.8.45л.016 | Гайка | |
| 25 | 180.57.063 | Основание | |
| 26 | 180.57.063-10 | Основание | |
| 27 | 180.57.063-20 | Основание | |
| 28 | М10-6Н.8.45л.029 | Гайка | |
| 29 | 180.57.225-20 | Прижим | |
| 30 | Г88.57.116-20 | Прокладка | |
| 31 | 180.57.089 | Корпус | |
| 32 | 180.57.089-10 | Корпус | |
| 33 | 180.57.089-20 | Корпус | |
| 34 | M10-6gx20.88.35.029 | Болт | |
| 35 | 180.57.284 | Козырек | |
| 36 | 180.57.284-10 | Козырек | |
| 37 | 180.57.284-20 | Козырек | |
| 38 | Г88.57.126-20 | Зажим | |
| 39 | М8-6Н.6.029 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
