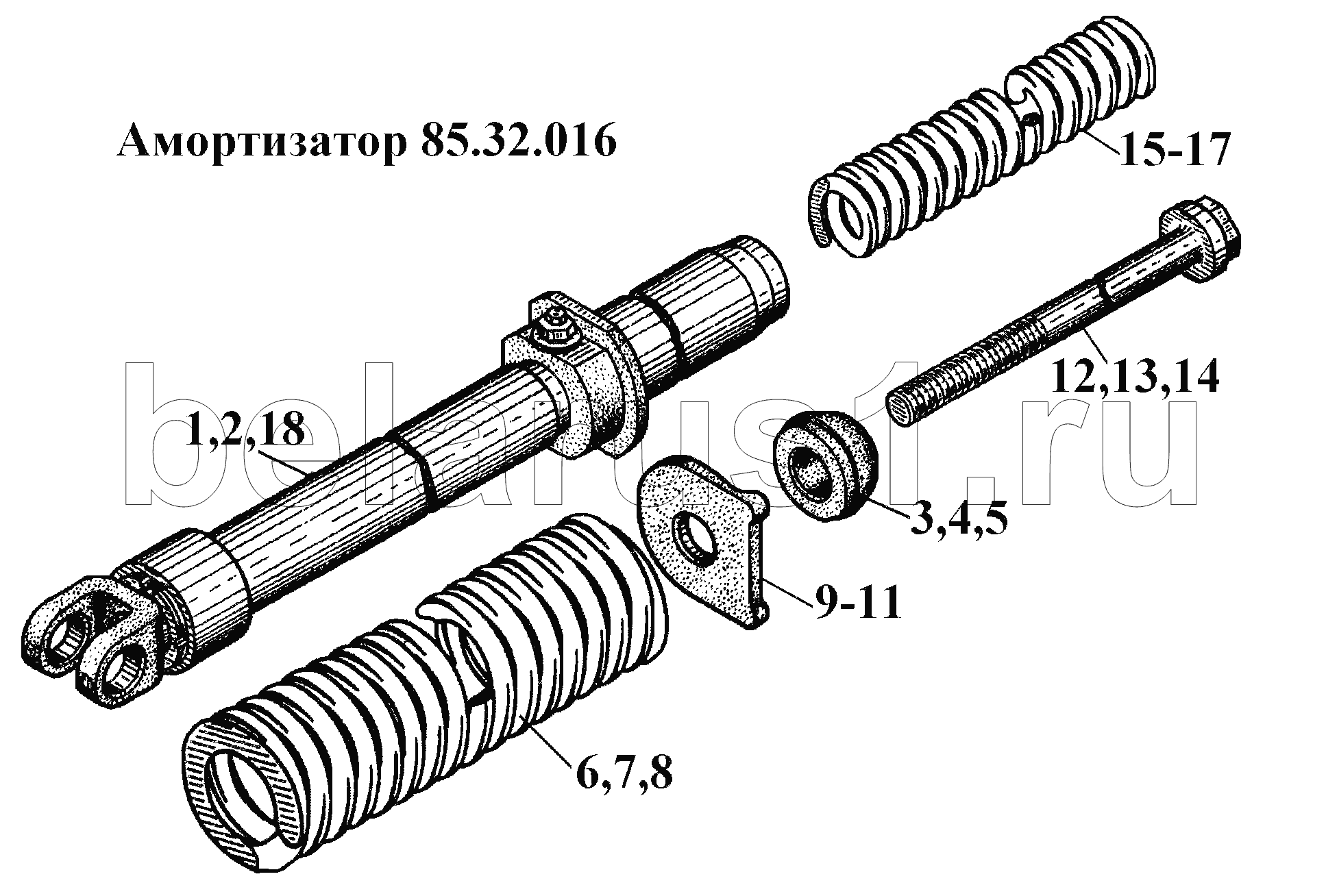

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Амортизатор 85.32.016
1
2
3
4
5
6
7
8
9
11
12
13
14
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 85.32.036-02 | Гидронатяжитель | |
| 2 | 85.32.036-12 | Гидронатяжитель | |
| 3 | 85.32.111-10 | Яблоко упорное | |
| 4 | 85.32.111 | Яблоко упорное | |
| 5 | 85.32.111-20 | Яблоко упорное | |
| 6 | 77.32.115 | Пружина | |
| 7 | 77.32.115-10 | Пружина | |
| 8 | 77.32.115-20 | Пружина | |
| 9 | 85.32.112 | Упор | |
| 10 | 85.32.112-10 | Упор | |
| 11 | 85.32.112-20 | Упор | |
| 12 | 85.32.110 | Винт стяжной | |
| 13 | 85.32.110-10 | Винт стяжной | |
| 14 | 85.32.110-20 | Винт стяжной | |
| 15 | 77.32.116 | Пружина малая | |
| 16 | 77.32.116-10 | Пружина малая | |
| 17 | 77.32.116-20 | Пружина малая | |
| 18 | 85.32.036-22 | Гидронатяжитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
