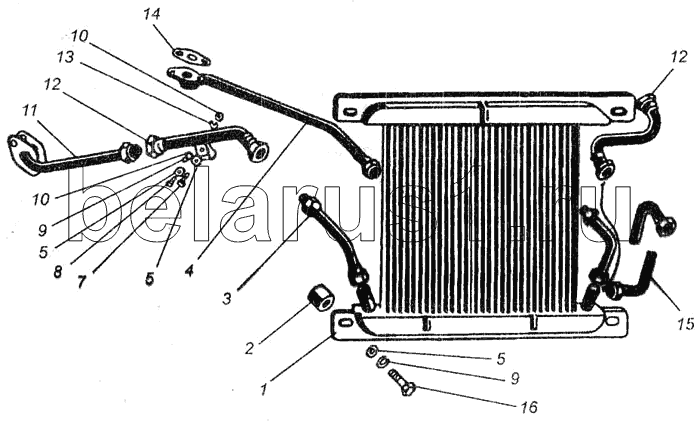

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Радиатор масляный
1
2
3
4
5
5
5
7
8
9
9
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.08.004-1 | 77.08.004-1 | Радиатор масляный | |
| 79.08.001 | 79.08.001 | Радиатор масляный | |
| 85У.08.040 | 85У.08.040 | Радиатор масляный | |
| 1 | 77У.08.040 | Радиатор масляный | |
| 2 | 77У.08.111 | Втулка распорная | |
| 3 | 85.08.050 | Трубка | |
| 4 | 77.08.017 | Трубка масляного радиатора отводящая | |
| 5 | 10.01 | Шайба ГОСТ 11371-78 | |
| 7 | М10.6gх20.58.016 | Болт ГОСТ 7796-70 | |
| 8 | М10.6gх25.88.35.016 | Болт ГОСТ 7796-70 | |
| 9 | 10Т.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | М10.6 | Гайка ГОСТ 5915-70 | |
| 11 | 77.08.012-3 | Трубка масляного радиатора | |
| 12 | 77.08.023 | Шланг | |
| 13 | 10 65Г 05 | Шайба ГОСТ 6402-70 | |
| 14 | 77.08.123 | Прокладка | |
| 15 | 77.08.018 | Трубка промежуточная | |
| 16 | М10.6gх45.58.016 | Болт ГОСТ 7795-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
