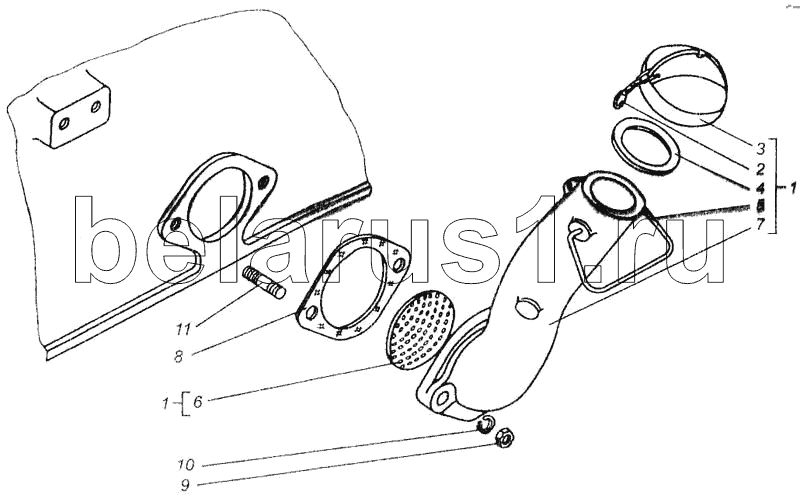

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Патрубок маслоналивной
1
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14-01С4-1 | Патрубок маслоналивной | |
| 2 | 14-01С11 | Цепочка | |
| 3 | 14-0108 | Крышка патрубка | |
| 4 | 14-0122 | Прокладка крышки | |
| 5 | СМД1-0124 | Пружина крышки | |
| 6 | 14-0125 | Сетка | |
| 7 | 14-0132-Б | Патрубок маслоналивной | |
| 8 | СМД1-0126 | Прокладка патрубка | |
| 9 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 10 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | М10-То3/6gх28.56.016 | Шпилька ГОСТ 22036-76 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
