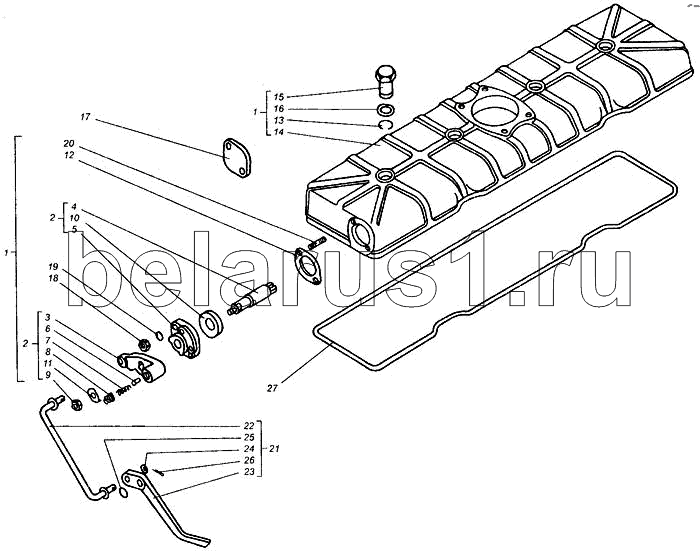

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Колпак
1
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14-06С7-В | Колпак | |
| 1 | 22-06С7-01 | Колпак | |
| 2 | 14-06С6-Б | Рычаг декомпрессора | |
| 3 | СМД14-0611 | Рычаг декомпрессора | |
| 4 | СМД7-0612 | Ось рукоятки | |
| 5 | 14-0615 | Корпус декомпрессора | |
| 6 | СМД55-0651 | Плунжер рукоятки | |
| 7 | СМД55-0652 | Пружина рукоятки | |
| 8 | СМД55-0653 | Заглушка стакана | |
| 9 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 10 | 1.2-20х40-1 | Манжета | |
| 11 | ШСН-11х26 | Шайба стопорная СТП 251.46-74 | |
| 12 | СМД1-0616 | Прокладка | |
| 13 | СМД1-0672-А | Кольцо стопорное | |
| 14 | 14-0630 | Гайка крепления колпака | |
| 15 | 17К-0664 | Колпак головки цилиндров | |
| 16 | 14-0684 | Шайба | |
| 17 | 18Н-0615 | Заглушка | |
| 18 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 19 | 865Г05 | Шайба ГОСТ 6402-70 | |
| 20 | М8-То/6gх20.56.016 | Шпилька ГОСТ 22036-76 | |
| 21 | 14-06С25-1 | Привод декомпрессора | |
| 22 | 14-06С24-1 | Тяга | |
| 23 | СМД14-06С6-Б | Рукоятка декомпрессора | |
| 24 | 8х1,5.04.05 | Шайба ГОСТ 10450-78 | |
| 25 | 10х1,5.04.05 | Шайба ГОСТ 10450-78 | |
| 26 | 3,2х18-005 | Шплинт ГОСТ 397-79 | |
| 27 | 14-0637 | Прокладка колпака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
