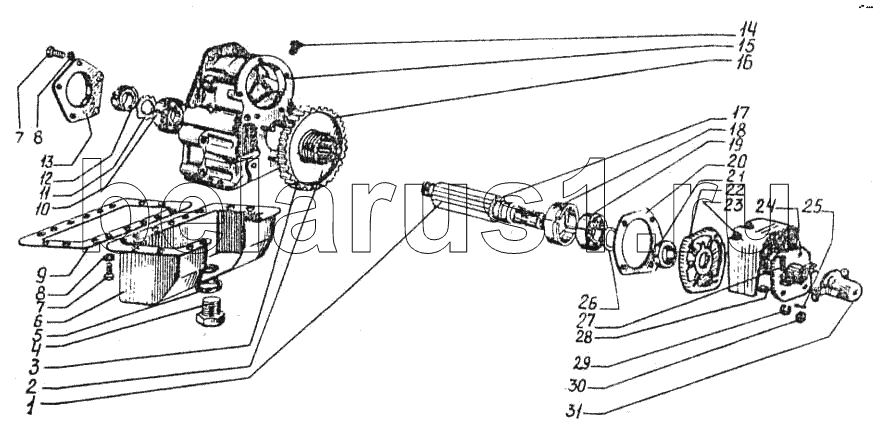

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Вал отбора мощности. Вал ведомый
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.41.050 | 78.41.050 | Вал отбора мощности | |
| 1 | 77.41.349 | Вал (20 шлиц, 1000 об/мин.) | |
| 2 | 77.41.364 | Шестерня ведомая (1000 об/мин.) | |
| 3 | 77.41.362 | Шестерня ведомая (540 об/мин.) | |
| 4 | 77.41.209 | Пробка спускная | |
| 5 | 77.41.164 | Кольцо уплотняющее | |
| 6 | 77.41.037 | Крышка нижняя в сборе | |
| 7 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | |
| 8 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 9 | 77.41.235 | Прокладка | |
| 10 | 406 ГОСТ 8388-75 | Подшипник (30х90х23) | |
| 11 | 77.41.214 | Шайба замочная | |
| 12 | 77.41.213 | Гайка | |
| 13 | 77.41.361 | Крышка подшипника | |
| 14 | Пробка КГ 3/4-3 МТСхМ | Пробка КГ 3/4-3 МТСхМ | |
| 15 | 77.41.031-18 | Корпус вала отбора мощности | |
| 17 | 77.41.336-1 | Вал ведомый | |
| 18 | 77.41.330-1 | Стакан подшипника нижний | |
| 19 | 60-2309КА | Подшипник (45х400х25) ГОСТ 8328-75 | |
| 20 | 77.41.333Б | Прокладка | |
| 21 | 1.1-45х65-4 | Манжета ГОСТ 8752-79 | |
| 22 | 77.41.051-1 | Крышка | |
| 23 | 77.41.041-3 | Кожух защитный | |
| 24 | 77.41.358 | Фланец | |
| 25 | Шплинт 3,2х25 ГОСТ 397-79 | Шплинт 3,2х25 ГОСТ 397-79 | |
| 26 | 77.41.327 | Кольцо запорное ведомого вала | |
| 27 | Ось 22-12С5х55.20Ц6хр ГОСТ 9650-71 | Ось 22-12С5х55.20Ц6хр ГОСТ 9650-71 | |
| 28 | 77.41.351 | Проставка | |
| 29 | Шайба 12Т.65Г.05 ГОСТ 6402-70 | Шайба 12Т.65Г.05 ГОСТ 6402-70 | |
| 30 | Гайка М12.6.016 ГОСТ 5915-70 | Гайка М12.6.016 ГОСТ 5915-70 | |
| 31 | 77.41.056 | Колпак |
