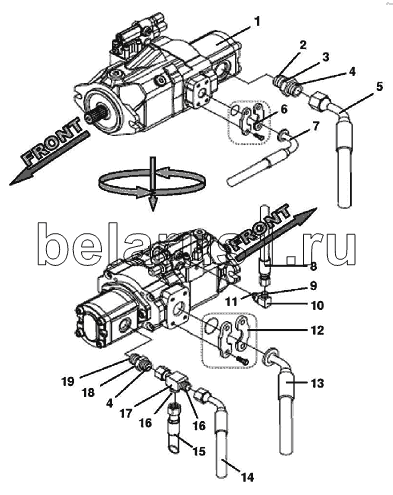

Каталог запасных частей к технике: Versatile серии HHT. 6HTP02 Подключение гидравлического насоса
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86031634 | Плунжерный насос 45/22cc, HHP | |
| 2 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 3 | 86033259 | Штуцер 1.1875orfs 1.3125orb | |
| 4 | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 5 | 86033144 | Рукав 3/4dmх2525мм 100r1 | |
| 6 | 86033240 | Хомут 16 | |
| 7 | 86033147 | Рукав 3/4dmх825мм 100r17 | |
| 8 | 86033148 | Рукав 3/8dmх725мм 100r17 | |
| 9 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 10 | 9843592 | Фитинг 90, 7/16orb 11/16ofs | |
| 11 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 12 | 86033239 | Хомут 24 | |
| 13 | 86033146 | Рукав 1dmх3150мм 100r1 | |
| 14 | 86033145 | Рукав 3/4dmх3025мм 100r1 | |
| 15 | 86033149 | Рукав 3/4dmх800мм 100r17 | |
| 16 | 9626929 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 | |
| 17 | 86033270 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 18 | 86033260 | Штуцер 1 3/16 Orfsx7/8 Orb | |
| 19 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
