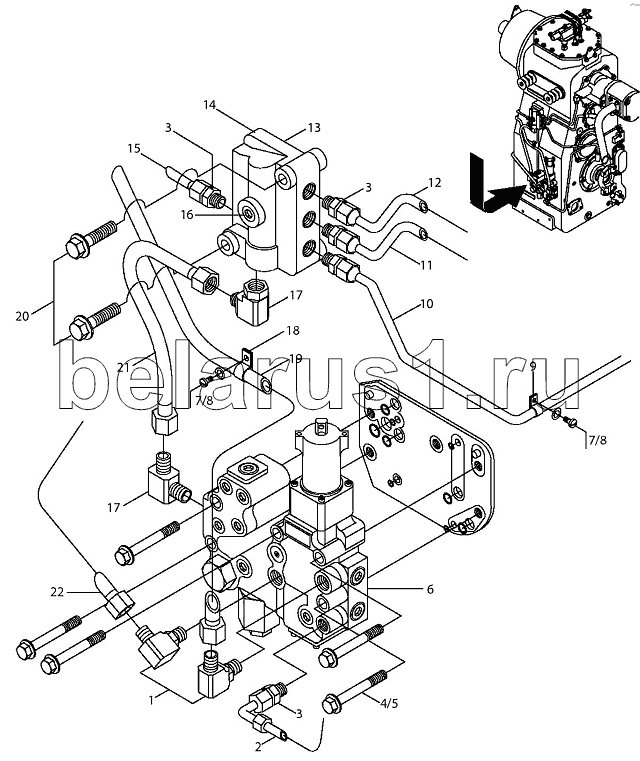

Каталог запасных частей к технике: Versatile серии HHT. 5TRN02 Управляющий клапан
1
2
3
3
3
4
5
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164910 | Патрубок 90 7/8MJICx7/8ORB | |
| 2 | 86019050 | Трубка гидравлическая | |
| 3 | 76350 | Штуцер 9/16mjicx9/16morb | |
| 4 | 120074 | Болт M10x1.50x90 Cl-8.8 Pl | |
| 5 | 378244 | Шайба М10 | |
| 7 | 378056 | Болт M6x1.0x10.0 Cl 8.8 | |
| 8 | 140015 | Шайба плоская 6.40x14.00x1.60 | |
| 9 | 86050346 | P-образный зажим с покрытием, o 0.38 | |
| 10 | 86011722 | Трубка масляная 3/8, КПП L4WD | |
| 11 | 86001262 | Трубка масляная 3/8, 1-го промежуточного вала КПП | |
| 12 | 86001260 | Трубка масляная 3/8, задняя, КПП | |
| 13 | 86001254 | Коллектор | |
| 14 | 86033558 | Пробка 7/16 - 20 | |
| 15 | 86001258 | Трубка масляная 3/8, КПП L4WD | |
| 16 | 9625178 | Пробка 9/16dm, сталь | |
| 17 | 322894 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb | |
| 18 | V86576 | Хомут 0.625 | |
| 19 | 86001256 | Трубка масляная 5/8, КПП | |
| 20 | 86509603 | Болт M12x1.75x65 Cl-8.8 | |
| 21 | 86001255 | Трубка масляная 3/4, КПП | |
| 22 | 86001257 | Трубка масляная 5/8, КПП |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
