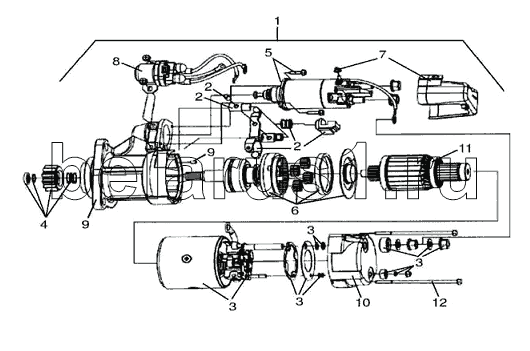

Каталог запасных частей к технике: Versatile серии HHT. 3STR01 Стартер в сборе
1
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86032764 | Двигатель - стартер 12В 39MT | |
| 2 | 86036154 | Рычаг и щеткодержатель стартера | |
| 3 | 86036155 | Комплект деталей рамы щеток стартера | |
| 4 | 86036156 | Шестерня | |
| 5 | 86036157 | Крепление катушки стартера | |
| 6 | 86036158 | Бендикс | |
| 7 | 86036159 | Катушка стартера | |
| 8 | 86036160 | Замок зажигания | |
| 9 | 86036161 | Корпус стартера | |
| 10 | 86036162 | Крышка стартера | |
| 11 | 86036163 | Ротор стартера | |
| 12 | 86036164 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
