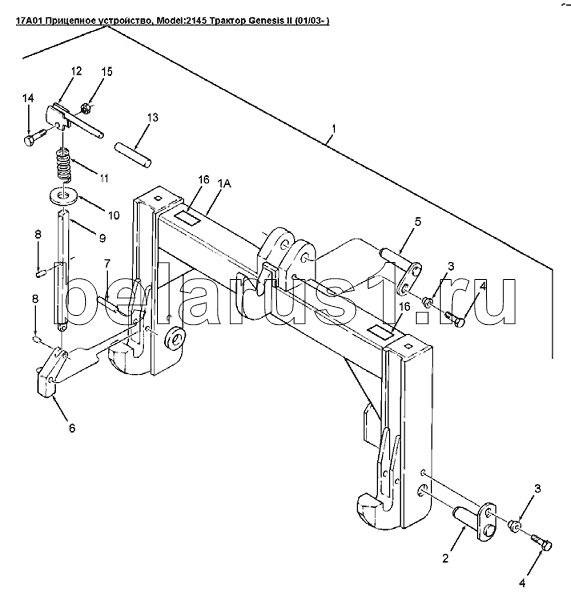

Каталог запасных частей к технике: Versatile серии GENESIS. 17A01 Прицепное устройство
1
1A
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86015309 | Механизм сцепки Genesis | |
| 1A | 86015310 | Рама механизма сцепки | |
| 2 | 86504096 | Палец | |
| 3 | 86504093 | Втулка диам.0.75 длина 0.78 1/2dmNC | |
| 4 | 87670 | Болт 0.50dmx1.25GR5 PL | |
| 5 | 86504095 | Палец | |
| 6 | 86504100 | Затвор крюка | |
| 7 | 87697 | Ось 1/2dmх1/2dm | |
| 8 | 87940 | Штифт 5/16dmх1 1/4 dm | |
| 9 | 86504099 | Ось | |
| 10 | 87381 | Шайба Sae P .75 Na2032 | |
| 11 | 86504097 | Пружина | |
| 12 | 86505200 | Ручка | |
| 13 | 86504094 | Ось | |
| 14 | 87657 | Болт 0.31х1.25 Gr-5 | |
| 15 | 280736 | Контргайка 5/16dm - 18 | |
| 16 | 86014091 | Информационная табличка прицепного механизма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
