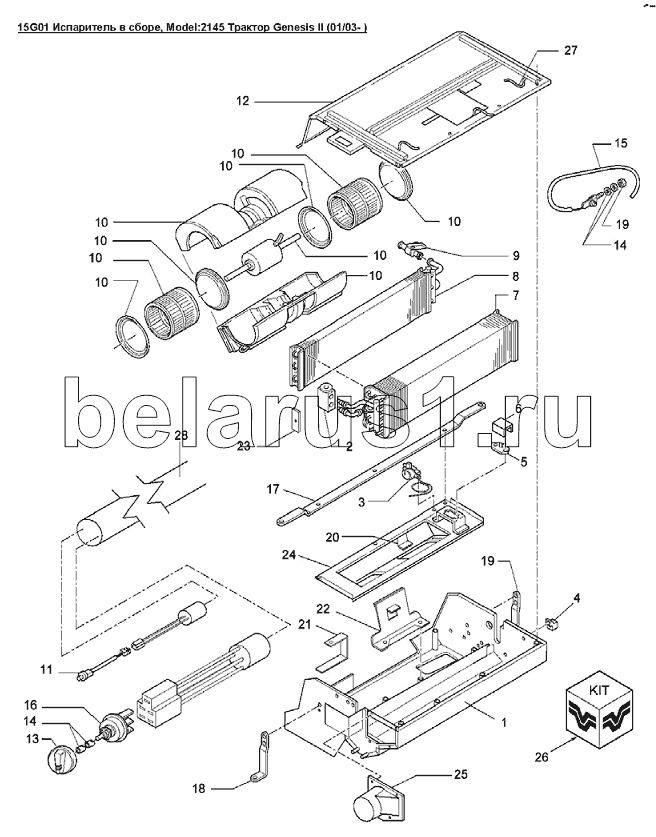

Каталог запасных частей к технике: Versatile серии GENESIS. 15G01 Испаритель в сборе
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86015370 | Корпус испарителя, Genesis | |
| 2 | 86505794 | Клапан терморегулирующий 134А | |
| 3 | 86505792 | Переключатель термостата | |
| 4 | 86505793 | Реле 12 В | |
| 5 | 86505791 | Резистор | |
| 6 | 86002100 | Кожухрезистора | |
| 7 | 86026353 | Испаритель | |
| 8 | 86014819 | Подогреватель | |
| 9 | 86014820 | Клапан водяной, климатконтроль Genesis | |
| 10 | 86508360 | Привод вентилятора системы кондиционирования | |
| 11 | 86520315 | Переключатель кондиционера | |
| 12 | 86014821 | Крышка испарителя | |
| 13 | 9848710 | Кнопка электронного управления панелью приборов | |
| 14 | 9824331 | Фиксирующая пружина кнопки контроля радиодиапазона | |
| 15 | 86508369 | Жгут электрический | |
| 16 | 86508370 | Переключатель вентилятора, система подогрева и очи | |
| 17 | 86014823 | Кронштейн испарителя | |
| 18 | 86014829 | Кронштейн испарителя левый | |
| 19 | 86014830 | Кронштейн испарителя правый | |
| 20 | 86014827 | Кронштейн электродвигателя | |
| 21 | 86014826 | Кронштейн электродвигателя | |
| 22 | 86014825 | Кронштейн электродвигателя | |
| 23 | 86014828 | Кронштейн терморегулирующего вентиля | |
| 24 | 86014824 | Крышка | |
| 25 | 86500365 | Канал впускной | |
| 26 | 86021671 | Уплотнение | |
| 27 | 86023876 | Защитный кожух, нейлон | |
| 28 | 86026489 | Жгут испарителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
