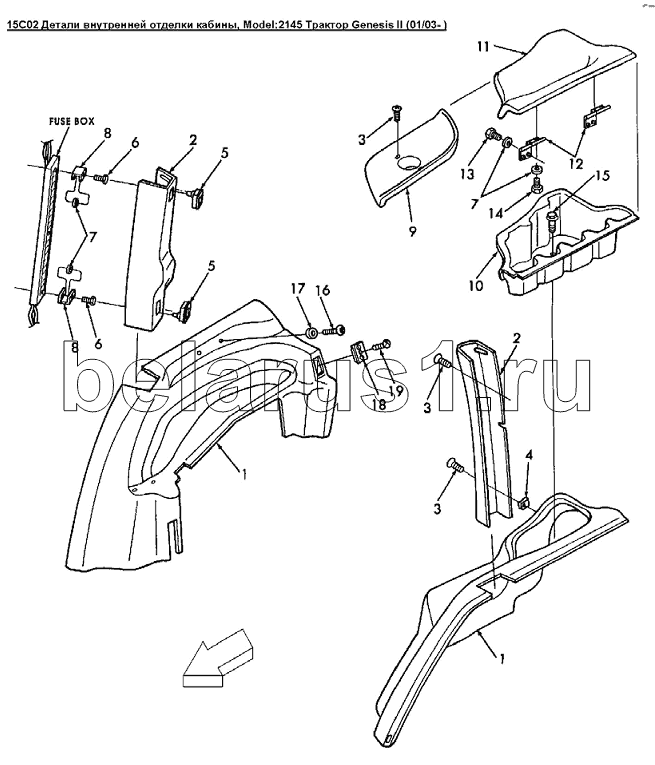

Каталог запасных частей к технике: Versatile серии GENESIS. 15C02 Детали внутренней отделки кабины
1
1
1
1
2
2
2
2
3
3
3
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86026082 | Панели отделки колесных арок в кабине | |
| 1 | 9823793 | Правая накладка колесной арки | |
| 2 | 86500318 | Левая отделочная панель кабины | |
| 2 | 86500319 | Правая отделочная панель кабины | |
| 3 | 86502680 | Болт с крестообразной головкой M6x20 | |
| 4 | 9844267 | Гайка U М6х1.0 | |
| 5 | 86033697 | Защелка | |
| 5 | 86502613 | Заглушка | |
| 6 | 120102 | Болт Cl 8.8 M6 | |
| 7 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 8 | 9861045 | Кронштейн правый | |
| 9 | 86500321 | Боковая подставка под стакан | |
| 10 | 9840275 | Панель внутренней части инструментального ящика | |
| 11 | 86500320 | Крышка инструментального ящика | |
| 12 | 9861046 | Шарнир инструментального ящика Genesis | |
| 13 | 86505846 | Болт M6x20 Cl-8.8 Pl | |
| 14 | 86508616 | Болт M6x12 Cl-10.9 Pl | |
| 15 | 9804258 | Болт M8x20 Cl-8.8 | |
| 16 | 86507026 | Винт с гексагональной головкой M10 x 25 Cl-8.8 | |
| 17 | 140042 | Шайба 11.43x34.00x3.00 Pl | |
| 18 | 9861060 | Кронштейн розетки | |
| 19 | 86502680 | Болт с крестообразной головкой M6x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
