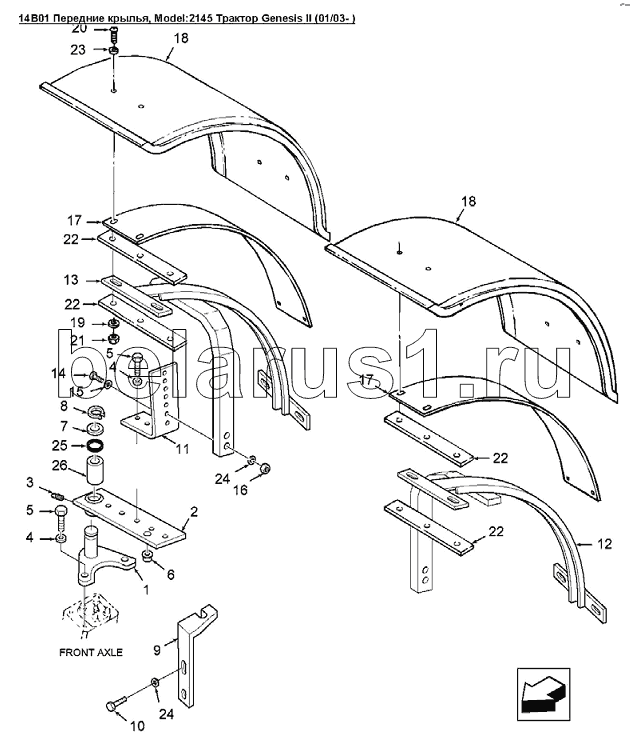

Каталог запасных частей к технике: Versatile серии GENESIS. 14B01 Передние крылья

1

2

2

2

3

4

4

5

5

6

7

8

9

9

9

10

11

12

13

14

15

16

17

17

18

18

18

18

18

18

19

20

21

22

22

22

22

23

24

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86024687		Крепление крыла
2	86025541		Рычаг крепления брызговика правая сторона
2	86026637		Рычаг крепления брызговика левая сторона
3	80710		Штуцер для подвода смазки 1/8-27NPT
4	140048		Шайба М16 PL
5	120090		Болт M16x50 8.8Pl
6	86025554		Втулка
7	86511328		Шайба 25.33 x 44.00 x 4.00 сталь Pl
8	370002		Стопорное кольцо диам.25.00мм
9	86025546		Кронштейн левый
9	86025569		Кронштейн правый
10	300389		Болт M12х35 8.8pl
11	86025568		Кронштейн переднего крыла
12	86025547		Крепление левого крыла
13	86025548		Крепление правого крыла
14	9706693		Болт M12x60 Cl-8.8
15	140046		Шайба стопорная M12 PL
16	9706685		Гайка M12х1.75
17	9844736		Опора передних крыльев, Genesis
18	86025631		Крыло переднее, ширина 470мм, Genesis
18	86025632		Крыло переднее, ширина 520мм, Genesis
18	86025633		Крыло переднее, ширина 620мм, Genesis
19	86511315		Шайба 8.62X16.00X1.60 PL
20	9671714		Болт шестигранный FLG M 8x25 8.8PL
21	43442		Контргайка M8 x 1.25
22	86002522		Кронштейн переднего крыла
23	9846522		Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь
24	140018		Шайба диам.внутр.13.93 наруж.24.00 толщина 2.50мм Pl, сталь
25	86025544		Сальник, полиуретан
26	86025545		Втулка 30 мм
27	86029294		Набор передних брызговиков 470 мм
27	86029890		Набор передних брызговиков 520 мм
27	86029891		Передние крылья 620мм, набор №912
28	86033783		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
