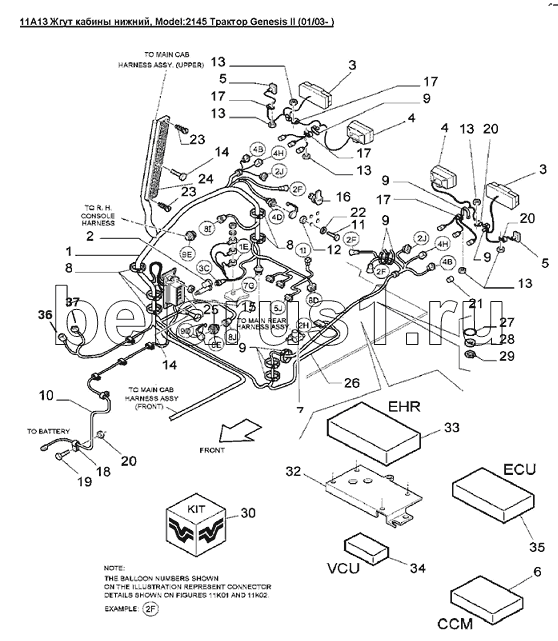

Каталог запасных частей к технике: Versatile серии GENESIS. 11A13 Жгут кабины нижний
1
2
3
3
4
4
5
5
5
5
6
6
6
7
8
8
9
9
9
9
9
10
11
12
13
13
13
13
13
14
14
15
16
17
17
17
17
18
19
20
20
20
21
22
23
23
24
25
26
27
28
29
30
32
33
34
35
35
35
35
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86029105 | Жгут кабины передний панели управления | |
| 2 | 9824407 | Вал электродвигателя | |
| 3 | 86029232 | Фонарь стоп-сигнала | |
| 4 | 9824851 | Лампа 50Вт | |
| 5 | 84014182 | Переключатель | |
| 5 | 86002163 | Табличка | |
| 6 | 86027424 | Блок управления W/Hpl (40kph) | |
| 6 | 86033206 | Модуль CCM с HPL исполнение 2 | |
| 7 | 86512116 | Шток выключателя | |
| 8 | 2747 | Накладка соединительная, нейлоновая, регулируемая | |
| 9 | 263117 | Соединительный трос, нейлон | |
| 10 | 86016311 | Провод | |
| 11 | 281027 | Болт №4-40х3/8dm | |
| 12 | 280385 | Гайка №4-40 | |
| 13 | 86514335 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 14 | 9804255 | Болт M6x16 Cl-8.8 Pl | |
| 15 | 9804276 | Гайка M6 Cl-8 Pl | |
| 16 | 82002966 | Розетка | |
| 17 | 86576 | Хомут | |
| 18 | 510640 | Хомут | |
| 19 | 9804258 | Болт M8x20 Cl-8.8 | |
| 20 | 9804277 | Гайка M8 Cl-8 Pl | |
| 21 | 86502176 | Розетка | |
| 22 | 84877 | Шайба | |
| 23 | 86511046 | Винт №10х1/2dm | |
| 24 | UNKNOWN | Главный тормозной цилиндр | |
| 25 | UNKNOWN | Главный тормозной цилиндр | |
| 26 | 86520612 | Жгут кабины | |
| 27 | 27286 | Уплотнительное кольцо внут. O 0,984, толщина 0,139 | |
| 28 | 673 | Шайба | |
| 29 | 38785 | Стопорное кольцо диам.1.130dm | |
| 30 | 86511459 | Заглушка | |
| 32 | 86025592 | Кронштейн | |
| 33 | 86029094 | Модуль контроля | |
| 33a | 86026892 | Жгут электрогидравлики, Genesis | |
| 33b | 86030157 | Жгут электрогидравлики, Tier II Genesis | |
| 34 | 86028125 | Блок управления | |
| 35 | 86028121 | Модуль контроля двигателя 146kw 196hp Mdl 2145 | |
| 35 | 86028122 | Блок управления Tier II, 169kw 227hp модель 2160 | |
| 35 | 86028123 | Блок управления Tier II, 194kw 260hp модель 2180 | |
| 35 | 86031546 | Модуль контроля двигателя 207kw 278hp Mdl 2210 | |
| 36 | 9821734 | Потенциометр | |
| 37 | 9843787 | Переключатель с сердечником | |
| 86508819 | 86508819 | Раз'ем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
