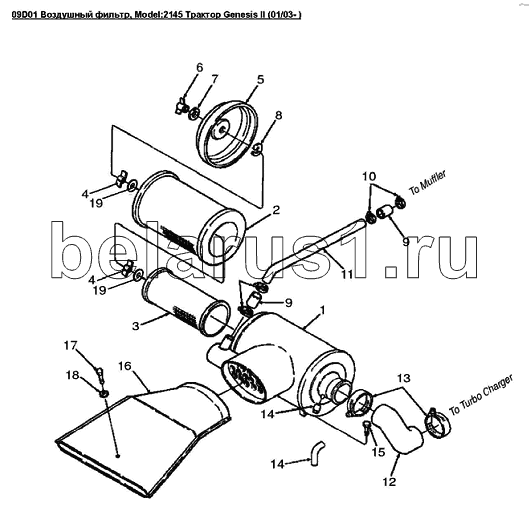

Каталог запасных частей к технике: Versatile серии GENESIS. 09D01 Воздушный фильтр
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86029677 | Очиститель воздуха в сборе | |
| 2 | 86029107 | Элемент фильтрующий воздушный первичный | |
| 3 | 86029108 | Элемент фильтрующий воздушный консольный | |
| 4 | 86505426 | Барашковая гайка | |
| 5 | 86505429 | Крышка воздушного фильтра, Genesis | |
| 6 | 86505427 | Барашковая гайка | |
| 7 | 86505428 | Шайба уплотнительная диам.наруж.1.188 толщина 0.09dm, уретан | |
| 8 | 86505430 | Фиксатор | |
| 9 | 9845214 | Рукав 1/4dmx330 | |
| 10 | 82012725 | Хомут | |
| 11 | 9821633 | Трубка-аспиратор | |
| 12 | 9821627 | Впускной патрубок, диаметр 102.00 | |
| 13 | 9706924 | Хомут 0.5dm-4dm | |
| 14 | 100409 | Фитинг 1/8dm | |
| 14 | 86012071 | Фитинг 90°, 1/8NPTx1/8NPT | |
| 15 | 274249 | Болт шестигранный USR M10x20 PL | |
| 16 | 9821636 | Канал приточный | |
| 17 | 120061 | Болт M8x60мм Cl-8.8 Pl | |
| 18 | 80577826 | Шайба SAE диам.внут.5/16dm, толщина 0.065dm | |
| 19 | 9840684 | Шайба воздушного фильтра, резина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
