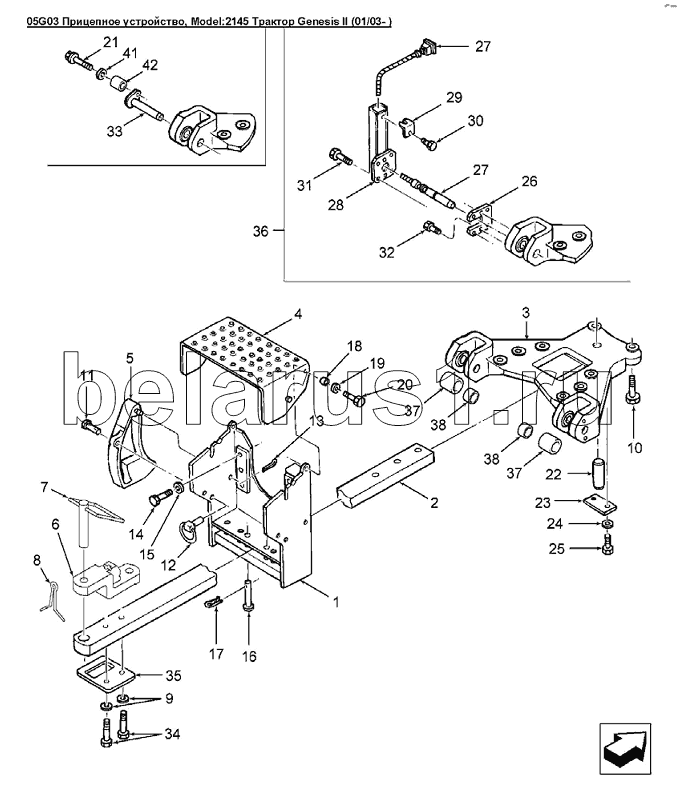

Каталог запасных частей к технике: Versatile серии GENESIS. 05G03 Прицепное устройство
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
37
37
38
38
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9821046 | Рама прицепного механизма | |
| 2 | 86013305 | Брус сцепной NASO 42мм | |
| 3 | 9821045 | Суппорт в сборе | |
| 4 | 9841549 | Щиток ВОМ | |
| 5 | 86501314 | Ограничитель левый | |
| 5 | 86501316 | Ограничитель правый | |
| 5a | 9828587 | Палец 20х48мм | |
| 6 | 86013626 | Серьга | |
| 7 | 86013627 | Палец с тягой | |
| 8 | 86013628 | Шплинт | |
| 9 | 322359 | Шайба стопорная BV M20 PL | |
| 10 | 86507023 | Болт M20х90 10.9ph | |
| 11 | 86508940 | Штифт с головкой под шплинт 0.625X2 | |
| 12 | 86508947 | Палец диам. 0.188dm длина 1.25dm | |
| 13 | 86013355 | Шплинт 0.18х1.50 | |
| 14 | 412641 | Болт M20x70 Cl-10.9 | |
| 15 | 394632 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 16 | 86002322 | Палец стальной устройства сцепного Lth-112mm | |
| 17 | 37851 | Фиксатор 2-3/4 L | |
| 18 | 86503086 | Втулка диам.13.7мм толщина 7.51мм | |
| 19 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 20 | 43127 | Болт M8x25 Cl-8.8 | |
| 21 | 9515003 | Болт M10x1.5x30 Cl-10.9 | |
| 22 | 86017232 | Палец | |
| 23 | 86017233 | Фиксатор пальца | |
| 24 | 378244 | Шайба М10 | |
| 25 | 43138 | Болт M10x1.5x20 Cl 8.8 | |
| 26 | 9843669 | Фиксатор | |
| 27 | 9820913 | Датчик | |
| 28 | 9843670 | Защитный кожух | |
| 29 | 9841581 | Фиксатор | |
| 30 | 86508568 | Болт M6x1.0x16 Cl-8.8 | |
| 31 | 120103 | Болт M8x1.25x16 Cl-8.8 | |
| 31 | 16043224 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 32 | 43140 | Болт M10x30 Cl-8.8 | |
| 33 | 86018625 | Палец | |
| 34 | 86508350 | Болт M20x2.5x110 Cl-10.9 | |
| 35 | 86012250 | Кронштейн | |
| 36 | 9845903 | Комплект деталей контроля за положением пальца | |
| 37 | 86018623 | Втулка диам.внутр.37.21 наруж. 44.55 длина 42.88мм | |
| 38 | 86018624 | Втулка диам.внутр.37.21 наруж. 44.55 длина 28.58мм | |
| 41 | 140042 | Шайба 11.43x34.00x3.00 Pl | |
| 42 | 86017408 | Втулка диам.наруж. 19.10 внутр.11.1 длина 11.00мм |
