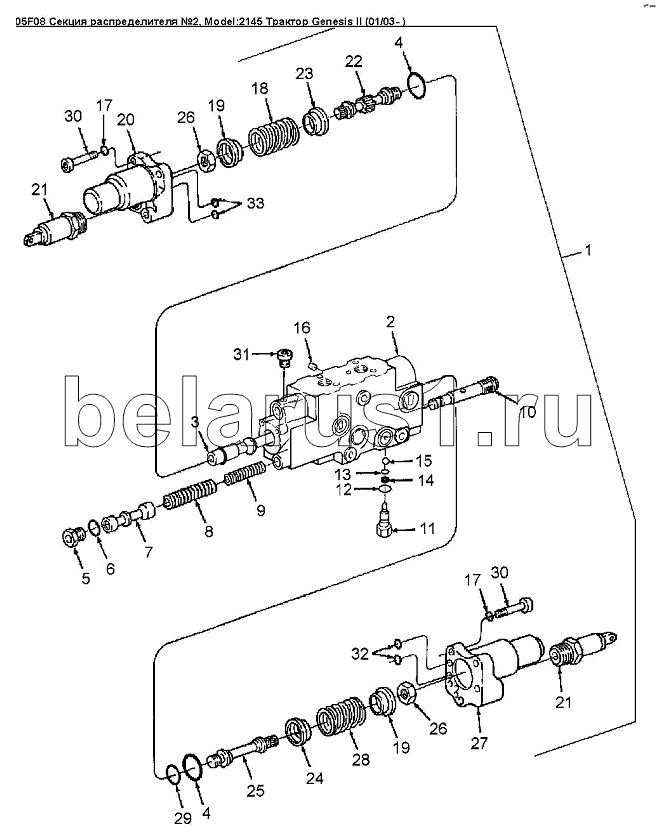

Каталог запасных частей к технике: Versatile серии GENESIS. 05F08 Секция распределителя №2
1
3
4
4
5
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86026994 | Корпус клапана блокировки в сборе | |
| 3 | 86027049 | Золотник специальный | |
| 4 | 86027030 | Уплотнительное кольцо, нитрил 75-Duro | |
| 5 | 86508737 | Пробка 7/8 - 14unf | |
| 7 | 86027050 | Золотник | |
| 8 | 9704195 | Пружина клапана | |
| 9 | 86027032 | Пружина компенсатор | |
| 10 | 86027033 | Штуцер | |
| 11 | 86018333 | Клапан с седлом в сборе | |
| 12 | 86513328 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 13 | 9673139 | Кольцо уплотнительное пробкового крана | |
| 14 | 86021542 | Опорное кольцо диам.внут.0.202dm | |
| 15 | 86027034 | Шарик | |
| 16 | 86001590 | Заглушка | |
| 17 | 86508425 | Шайба 0.25x0.375x0.625 Pl | |
| 18 | 86027035 | Пружина клапана | |
| 19 | 86508689 | Тарелка пружины | |
| 20 | 86018337 | Корпус катушки | |
| 21 | 86500452 | Клапан с электромагнитным управлением | |
| 22 | 86027036 | Шток | |
| 23 | 86027037 | Тарелка пружины | |
| 24 | 86500486 | Тарелка пружины | |
| 25 | 86027051 | Шток | |
| 26 | 86027039 | Гайка | |
| 27 | 86503174 | Корпус катушки | |
| 28 | 86027038 | Пружина клапана | |
| 29 | 86027052 | Уплотнительное кольцо | |
| 30 | 86555967 | Болт 1/4dm-20х1-5/8dm | |
| 31 | 86018343 | Пробка | |
| 32 | 86026999 | Кольцо уплотнительное кожуха соленоида | |
| 33 | 86027040 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
