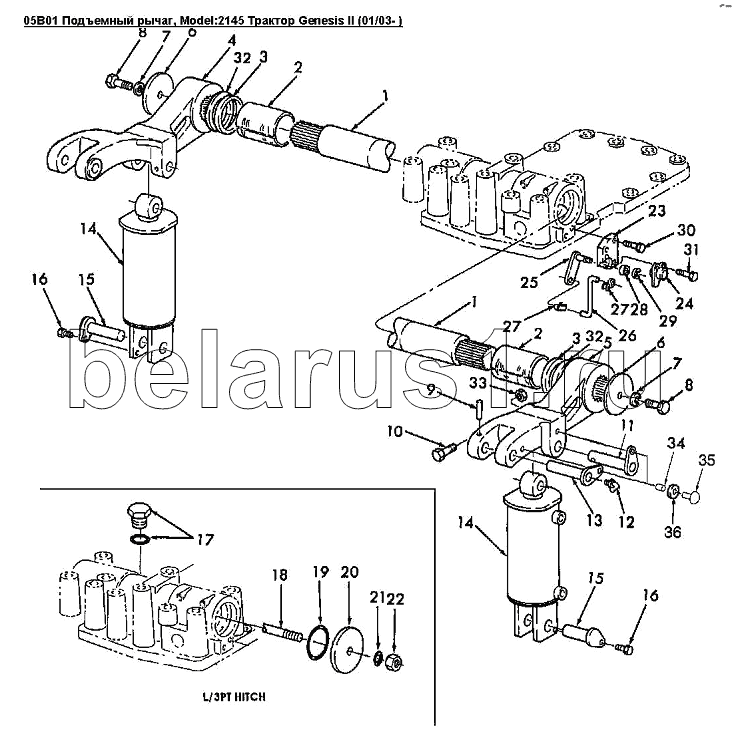

Каталог запасных частей к технике: Versatile серии GENESIS. 05B01 Подъемный рычаг
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86010436 | Вал шлицевой, 58 шлицов | |
| 2 | 9825262 | Втулка диам.внутр.3.0 длина 4.47dm | |
| 3 | 86015944 | Сальник диам.внутр. 3.0 наруж.3.75 толщина 1.43 | |
| 4 | 86010444 | Левый рычаг | |
| 5 | 86010443 | Рычаг под'емный правый | |
| 6 | 89824106 | Шайба под'емного рычага | |
| 7 | 86511324 | Шайба 13.27X24.00X2.500 PL | |
| 8 | 9706687 | Болт шестигранный M12 X 30 8.8PL | |
| 9 | 81824 | Штифт 5/16dmх2-1/2dm | |
| 10 | 12047 | Болт G5 3/8dm-16x4dm | |
| 11 | 86015985 | Палец | |
| 12 | 80710 | Штуцер для подвода смазки 1/8-27NPT | |
| 13 | 86015985 | Палец | |
| 14 | 86030370 | Цилиндр гидравлический подъемный Diа-4.00in 12,50 | |
| 14 | 86033756 | Гидроцилиндр 4.00dm | |
| 14 | 86539351 | Гидроцилиндр 4.00dm | |
| 15 | 9842510 | Палец | |
| 16 | 70783 | Болт CL8.8, M10 x 1.5 x 22 | |
| 17 | 76349 | Пробка 9/16 ORB | |
| 18 | 9825248 | Стержень | |
| 19 | 274296 | Уплотнительное кольцо внут.диам.4.109dm толщина 0.139dm | |
| 20 | 9827785 | Крышка | |
| 21 | 9824105 | Уплотнительная шайба внутр.диам.0.405dm | |
| 22 | 100037 | Гайка стопорная CL-8 M10 | |
| 23 | 86011325 | Кронштейн | |
| 24 | 86500902 | Потенциометр CCW 97 DEG 3K | |
| 25 | 86501278 | Ось | |
| 26 | 86501281 | Кронштейн | |
| 27 | 9821714 | Клипса | |
| 28 | 86516740 | Втулка диам.внутр.0.376 наруж. 0.626 длина 0.75dm | |
| 29 | 86000439 | Стопорное кольцо o 0,38 | |
| 30 | 120106 | Болт M8x40 8.8 PL | |
| 31 | 412064 | Болт M4x16 | |
| 32 | 86011220 | Шайба под'емного рычага | |
| 33 | 88902 | Контргайка 3/8dm-16 | |
| 34 | 86017408 | Втулка диам.наруж. 19.10 внутр.11.1 длина 11.00мм | |
| 35 | 9515003 | Болт M10x1.5x30 Cl-10.9 | |
| 36 | 140042 | Шайба 11.43x34.00x3.00 Pl |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
