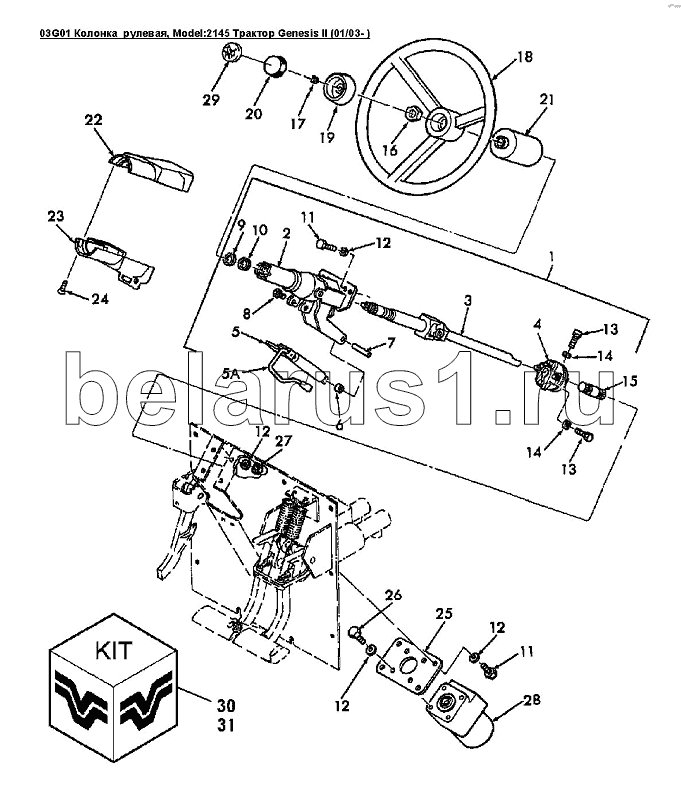

Каталог запасных частей к технике: Versatile серии GENESIS. 03G01 Колонка рулевая
1
2
3
4
5
5A
6
11
11
12
12
12
12
14
14
15
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9821707 | Рулевая колонка в сборе Genesis | |
| 2 | 86502833 | Корпус в сборе | |
| 3 | 86502832 | Вал рулевой | |
| 4 | 86502836 | Фланец | |
| 5 | 86502831 | Упор колонки рулевой пневматический | |
| 5A | 86020096 | Детали рычага | |
| 6 | AR | Кольцо | |
| 11 | 9846677 | Болт M10x1.50x25 Cl-10.9 | |
| 12 | 9790712 | Шайба диам.внутр.0.406 наруж.0.687 толщина 0.60dm Hdn, сталь | |
| 14 | 80680 | Шайба 0.375dm, Pl | |
| 15 | 86507839 | Адаптер рулевой колонки | |
| 18 | 9821708 | Колесо рулевое | |
| 19 | 9821709 | Головка | |
| 20 | 86504533 | Крышка | |
| 21 | 9828837 | Крышка телескопа | |
| 22 | 9823775 | Верхняя крышка рулевой колонки | |
| 23 | 9828793 | Нижняя крышка рулевой колонки | |
| 24 | 281076 | Болт М6х5/8dm | |
| 25 | 9861030 | Фланец | |
| 26 | 9846677 | Болт M10x1.50x25 Cl-10.9 | |
| 27 | 100016 | Гайка M10 x 1.5 | |
| 28 | REF | Рычаг стояночного тормоза в сборе | |
| 29 | 86027519 | Кнопка звукового сигнала с логотипом BVI | |
| 30 | 86502838 | Рулевая колонка | |
| 31 | 86019977 | Крепежные детали |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
