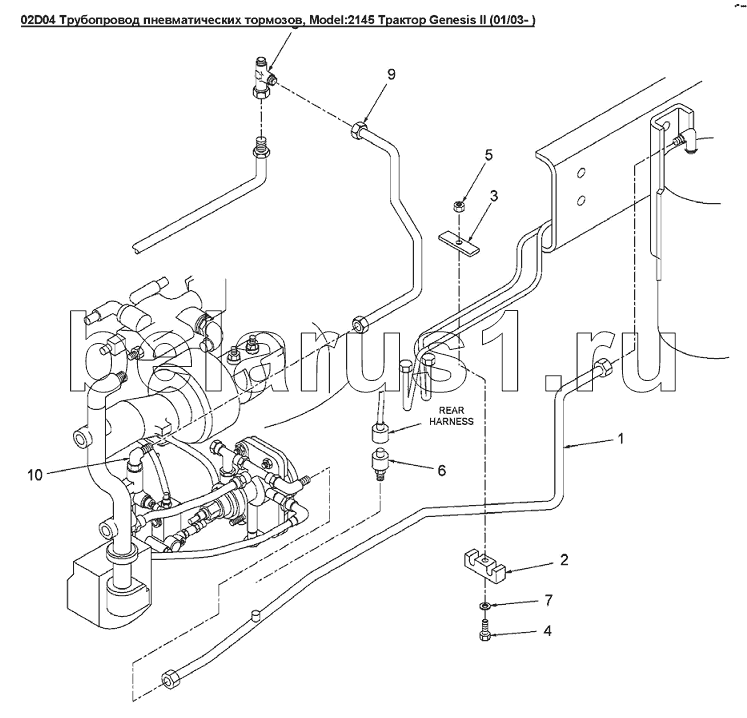

Каталог запасных частей к технике: Versatile серии GENESIS. 02D04 Трубопровод пневматических тормозов
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86015816 | Трубка, от бака до питающего клапана | |
| 2 | 86643219 | Хомут | |
| 3 | 613122 | Фиксирующая пластина | |
| 4 | 43118 | Болт M6x1.0x40.0 Cl 8.8 | |
| 5 | 9706755 | Гайка M6х1.0 Cl-8 | |
| 6 | 86011295 | Переключатель, магистраль газовых тормозов | |
| 7 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 8 | 9843615 | Тройник 11/16orfsx11/16orb | |
| 9 | 86010970 | Трубка задней линии пневматических тормозов GENESIS | |
| 10 | 86010340 | Фитинг, 90° M10хM12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
