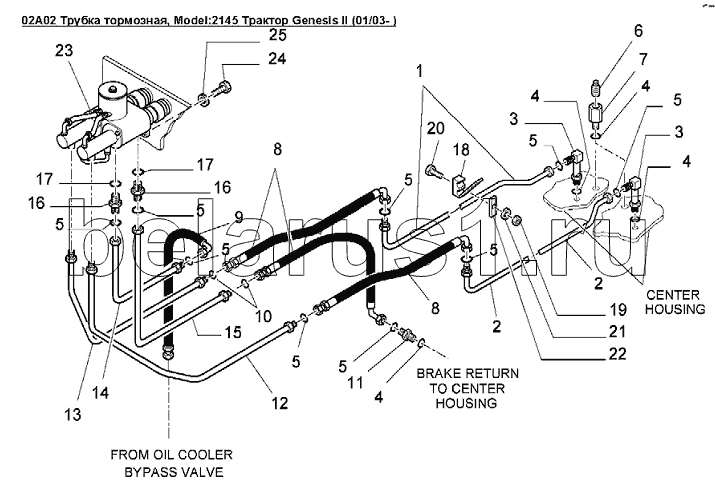

Каталог запасных частей к технике: Versatile серии GENESIS. 02A02 Трубка тормозная
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9843686 | Трубка тормозной системы, правая | |
| 2 | 9843687 | Трубка тормозной системы, левая | |
| 3 | 9840543 | Фитинг 90, 9/16orbx11/16ofs | |
| 3 | 9840601 | Фитинг 90°, Orb-9/16 Ofs-11/16 | |
| 4 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 5 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 6 | 81820047 | Жиклер | |
| 7 | 9840380 | Дроссель | |
| 8 | 9840287 | Рукав 9.5x560 100R1 | |
| 9 | 9849203 | Рукав 9.3x450 100R1 | |
| 10 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 11 | 9993143 | Штуцер 11/16orfs 9/16orb | |
| 12 | 9843682 | Трубка главного тормозного цилиндра левая | |
| 13 | 9843683 | Трубка главного тормозного цилиндра правая | |
| 14 | 9843684 | Сливная трубка тормозного цилиндра | |
| 15 | 9843685 | Рабочая трубка тормозного цилиндра | |
| 16 | 9626421 | Штуцер 11/16orfs 3/4orb | |
| 17 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 18 | 9861131 | Фиксатор | |
| 19 | 9706755 | Гайка M6х1.0 Cl-8 | |
| 20 | 43118 | Болт M6x1.0x40.0 Cl 8.8 | |
| 21 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 22 | 613122 | Фиксирующая пластина | |
| 23 | 9846314 | Цилиндр тормозной главный | |
| 24 | 9846677 | Болт M10x1.50x25 Cl-10.9 | |
| 25 | 285072 | Шайба М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
