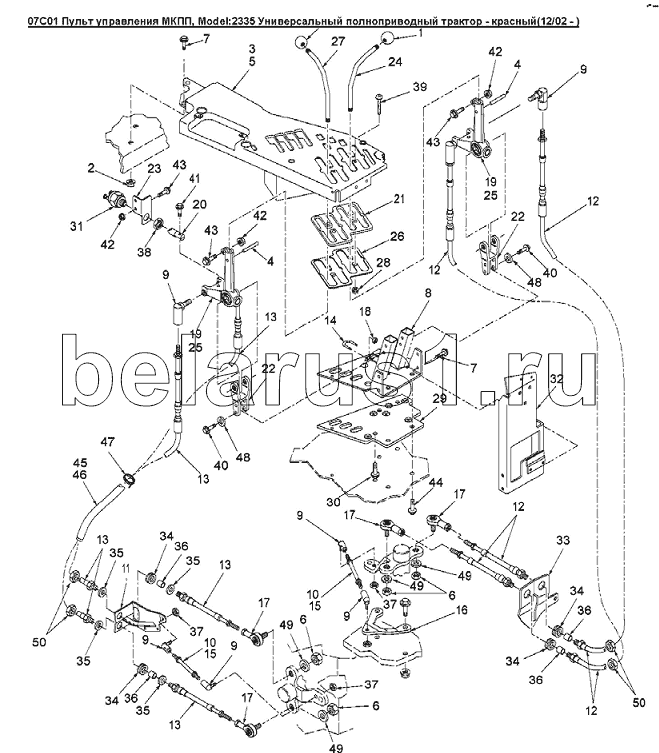

Каталог запасных частей к технике: Versatile серии 2000. 07C01 Пульт управления МКПП
1
2
3
4
4
5
6
6
6
7
7
8
9
9
9
9
9
9
10
10
11
11
11
12
12
12
12
12
12
13
13
13
13
13
14
15
15
16
16
16
17
17
17
17
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
33
33
34
34
34
34
35
35
35
35
36
36
36
36
37
37
37
38
39
40
40
41
42
42
42
43
43
43
44
45
46
47
48
48
49
49
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9706938 | Рычаг переключения (красный) | |
| 2 | 43435 | Гайка M10 Usr Pl | |
| 3 | 86017928 | Панель боковая L4WD | |
| 4 | 327919 | Штифт, тип А M5 x 30 | |
| 5 | 86017930 | Панель в сборе l4wd | |
| 6 | 86020409 | Контргайка с нейлоновой вставкой 0.375NF GR5PL | |
| 7 | 274251 | Болт шестигранный FLG USR M10 X 25 PL | |
| 8 | 86020209 | Кронштейн для крепления переключателя передач | |
| 9 | 86548493 | Коннектор | |
| 10 | 87307 | Гайка 5/16 Pl | |
| 11 | 86018556 | Кронштейн | |
| 11 | 86029302 | Кронштейн крепления кабеля | |
| 12 | 86034107 | Трос рычага коробки передач | |
| 12 | 86017933 | Провод механизма переключения передач длинна 1500м | |
| 13 | 86017934 | Кабель переключателя в сборе | |
| 14 | 86019053 | U-образный болт 0.25X25.40X14.22X16.0 | |
| 15 | 86018138 | Поворотный рычаг | |
| 16 | 86018159 | Кронштейн | |
| 16 | 86029299 | Кронштейн шарнира | |
| 17 | 86018875 | Специальный наконечник с шипом | |
| 18 | 9626558 | Гайка G5 1/4dm-20 | |
| 19 | 86017944 | Узел | |
| 20 | 86020753 | Штифт переключателя | |
| 21 | 86018620 | Накладка пластины переключателя передач | |
| 22 | 86017935 | Нижняя вилка | |
| 23 | 86020827 | Кронштейн переключателя | |
| 24 | 86017938 | Рычаг переключения передач | |
| 25 | 86017936 | Верхняя вилка | |
| 26 | 86018627 | Накладка пластины переключателя передач | |
| 27 | 86017940 | Рычаг переключения передач | |
| 28 | 9804276 | Гайка M6 Cl-8 Pl | |
| 29 | 86017942 | Уплотняющая пластина | |
| 30 | 412356 | Болт M6х20мм | |
| 31 | V55699 | Датчик нейтрального положения рыгала переключения передач | |
| 32 | 86019263 | Канал | |
| 33 | 86019320 | Кронштейн троса | |
| 33 | 86029301 | Кронштейн крепления кабеля | |
| 34 | 86528128 | Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o | |
| 35 | 86012106 | Шайба специальная 19.5MM | |
| 36 | 86017980 | Прокладка компрессора | |
| 37 | 86531356 | Контргайка стальная 0.313NF GRBPL | |
| 38 | 87310 | Гайка 0.56Unf Gr-2 Pl | |
| 39 | V84360 | Винт №10x3.8 | |
| 40 | 86505834 | Болт шестигранный 0.44x1.25GR8 PL | |
| 41 | 9804258 | Болт M8x20 Cl-8.8 | |
| 42 | 9804277 | Гайка M8 Cl-8 Pl | |
| 43 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL | |
| 44 | 9804262 | Болт M10x30 Cl-8.8 | |
| 45 | 9707360 | Защитный рукав, ширина 92мм, длина 700мм, нейлон | |
| 46 | 86012470 | Изолирующая трубка, длина 44,0 | |
| 47 | 2747 | Накладка соединительная, нейлоновая, регулируемая | |
| 48 | 9790555 | Шайба 0.469X0.750X0.095 HDN | |
| 49 | 9672981 | Шайба 10.00х15.80х1.14 | |
| 50 | 86020476 | Гайка M18 Gr-8 Cl-4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
