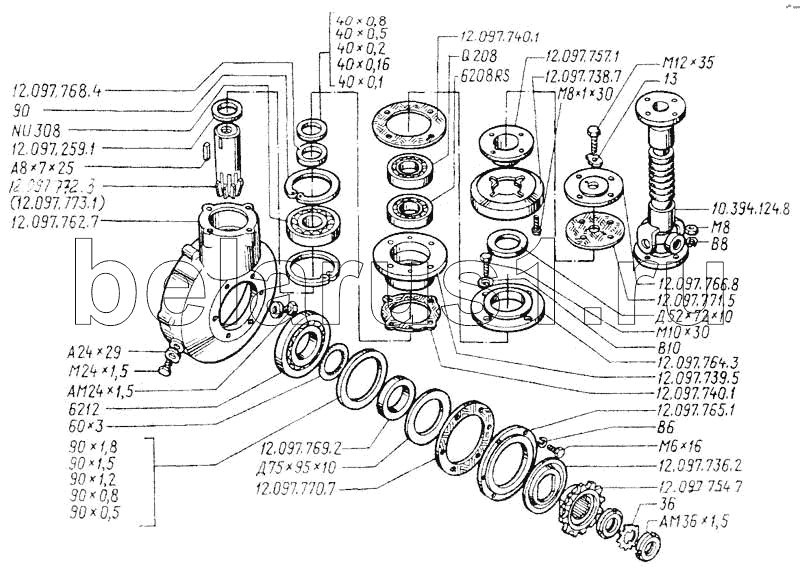

Каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор битера с карданным валом
А8х7х25
В6
В8
12.097.736.2
12.097.259.1
12.097.757.1
12.097.766.8
12.097.771.5
А24х29
12.097.770.7
12.097.740.1
12.097.740.1
В10
13
36
40х0,16
90х0,5
90х0,8
90х1,5
90х1,2
90х1,8
40х0,2
40х0,1
40х0,5
40х0,8
М24х1,5
АМ24х1,5
6212
АМ36х1,5
М8
12.097.739.5
12.097.769.2
12.097.768.4
12.097.772.3
10.394.124.8
М6х16
М12х35
М10х30
12,097.754.7
60х3
90
6208RS
NU308
Q208
12.097.773.1
Д75х95х10
Д52х72х10
12.097.764.3
12.097.765.1
12.097.738.7
12.097.762.7
М8.х1х30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А8х7х25 | А8х7х25 | Шпонка | |
| В6 | В6 | Шайба пружинная | |
| В8 | В8 | Шайба пружинная | |
| 12.097.736.2 | 12.097.736.2 | Шайба балансировочная | |
| 12.097.259.1 | 12.097.259.1 | Шайба | |
| 12.097.757.1 | 12.097.757.1 | Фланец привода | |
| 12.097.766.8 | 12.097.766.8 | Фланец | |
| 12.097.771.5 | 12.097.771.5 | Уплотнение | |
| А24х29 | А24х29 | Уплотнение | |
| 12.097.770.7 | 12.097.770.7 | Прокладка | |
| 12.097.740.1 | 12.097.740.1 | Прокладка | |
| В10 | В10 | Шайба пружинная | |
| 13 | 13 | Шайба стопорная | |
| 36 | 36 | Шайба стопорная | |
| 40х0,16 | 40х0,16 | Шайба установочная | |
| 90х0,5 | 90х0,5 | Шайба установочная | |
| 90х0,8 | 90х0,8 | Шайба установочная | |
| 90х1,5 | 90х1,5 | Шайба установочная | |
| 90х1,2 | 90х1,2 | Шайба установочная | |
| 90х1,8 | 90х1,8 | Шайба установочная | |
| 40х0,2 | 40х0,2 | Шайба установочная | |
| 40х0,1 | 40х0,1 | Шайба установочная | |
| 40х0,5 | 40х0,5 | Шайба установочная | |
| 40х0,8 | 40х0,8 | Шайба установочная | |
| М24х1,5 | М24х1,5 | Пробка | |
| АМ24х1,5 | АМ24х1,5 | Пробка магнитная | |
| 6212 | 6212 | Заказать Заказать | Подшипник |
| АМ36х1,5 | АМ36х1,5 | Гайка шлицевая | |
| М8 | М8 | Гайка-барашек | |
| 12.097.739.5 | 12.097.739.5 | Втулка фланцевая | |
| 12.097.769.2 | 12.097.769.2 | Втулка | |
| 12.097.768.4 | 12.097.768.4 | Втулка | |
| 12.097.772.3 | 12.097.772.3 | Вал-шестерня | |
| 10.394.124.8 | 10.394.124.8 | Вал карданный двухшарнирный | |
| М6х16 | М6х16 | Болт | |
| М12х35 | М12х35 | Болт | |
| М10х30 | М10х30 | Болт | |
| 12,097.754.7 | 12,097.754.7 | Звездочка | |
| 60х3 | 60х3 | Кольцо резиновое | |
| 90 | 90 | Кольцо стопорное | |
| 6208RS | 6208RS | Подшипник | |
| NU308 | NU308 | Подшипник | |
| Q208 | Q208 | Подшипник | |
| 12.097.773.1 | 12.097.773.1 | Пара шестерен | |
| Д75х95х10 | Д75х95х10 | Манжета | |
| Д52х72х10 | Д52х72х10 | Манжета | |
| 12.097.764.3 | 12.097.764.3 | Крышка сквозная | |
| 12.097.765.1 | 12.097.765.1 | Крышка сквозная | |
| 12.097.738.7 | 12.097.738.7 | Крышка | |
| 12.097.762.7 | 12.097.762.7 | Корпус | |
| М8.х1х30 | М8.х1х30 | Болт |
