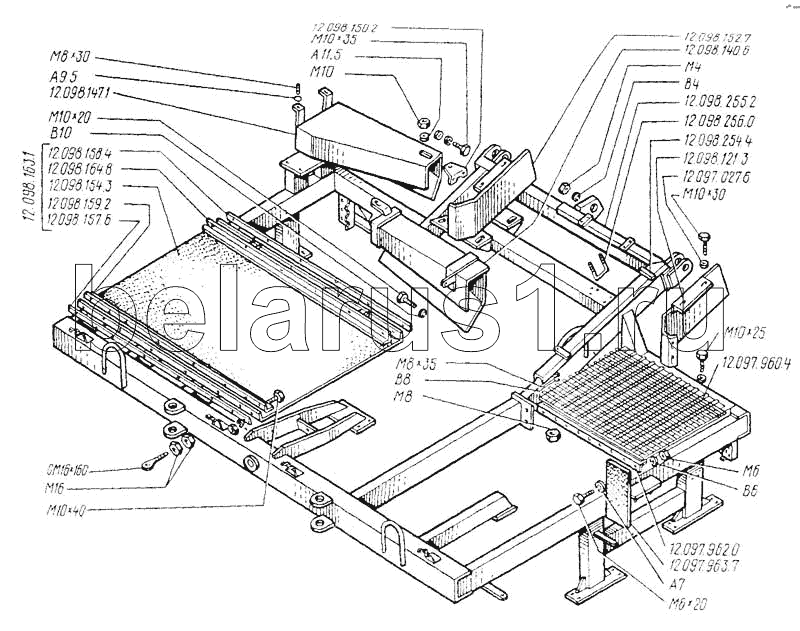

Каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика. Устройство защитное
М10х40
12.098.254.4
12.098.159.2
12.098.164.8
12.098.158.4
12.098.157.6
12.097.027.6
12.097.960.4
СМ16х160
12.098.256.0
А11,5
А9.5
А7
В8
В4
В6
В10
12.098.121.3
12.098.255.2
12.097.962.0
12.097.963.7
М10х20
М10х25
М10х35
М10х30
М6х20
М8х35
М8х30
М10
М16
М8
М6
М4
12.098.150.2
12.098.163.1
12.098.147.1
12.098.140.6
12.098.154.3
12.098.152.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М10х40 | М10х40 | Винт | |
| 12.098.254.4 | 12.098.254.4 | Планка защитная продольная | |
| 12.098.159.2 | 12.098.159.2 | Планка передняя левая | |
| 12.098.164.8 | 12.098.164.8 | Планка передняя правая | |
| 12.098.158.4 | 12.098.158.4 | Планка прижимная задняя | |
| 12.098.157.6 | 12.098.157.6 | Планка прижимная передняя | |
| 12.097.027.6 | 12.097.027.6 | Прокладка стопорная | |
| 12.097.960.4 | 12.097.960.4 | Покрытие в сборе | |
| СМ16х160 | СМ16х160 | Рым-болт | |
| 12.098.256.0 | 12.098.256.0 | Хомут прижимной | |
| А11,5 | А11,5 | Шайба | |
| А9.5 | А9.5 | Шайба | |
| А7 | А7 | Шайба | |
| В8 | В8 | Шайба пружинная | |
| В4 | В4 | Шайба пружинная | |
| В6 | В6 | Шайба пружинная | |
| В10 | В10 | Шайба пружинная | |
| 12.098.121.3 | 12.098.121.3 | Щиток левый | |
| 12.098.255.2 | 12.098.255.2 | Планка защитная поперечная | |
| 12.097.962.0 | 12.097.962.0 | Планка | |
| 12.097.963.7 | 12.097.963.7 | Лист резиновый | |
| М10х20 | М10х20 | Болт | |
| М10х25 | М10х25 | Болт | |
| М10х35 | М10х35 | Болт | |
| М10х30 | М10х30 | Болт | |
| М6х20 | М6х20 | Болт | |
| М8х35 | М8х35 | Болт | |
| М8х30 | М8х30 | Болт | |
| М10 | М10 | Гайка-барашек | |
| М16 | М16 | Гайка | |
| М8 | М8 | Гайка-барашек | |
| М6 | М6 | Гайка | |
| М4 | М4 | Гайка | |
| 12.098.150.2 | 12.098.150.2 | Держатель в сборе | |
| 12.098.163.1 | 12.098.163.1 | Кожух битера правый | |
| 12.098.147.1 | 12.098.147.1 | Кожух карданного вала | |
| 12.098.140.6 | 12.098.140.6 | Кожух карданного вала нижний | |
| 12.098.154.3 | 12.098.154.3 | Лента | |
| 12.098.152.7 | 12.098.152.7 | Щиток правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
