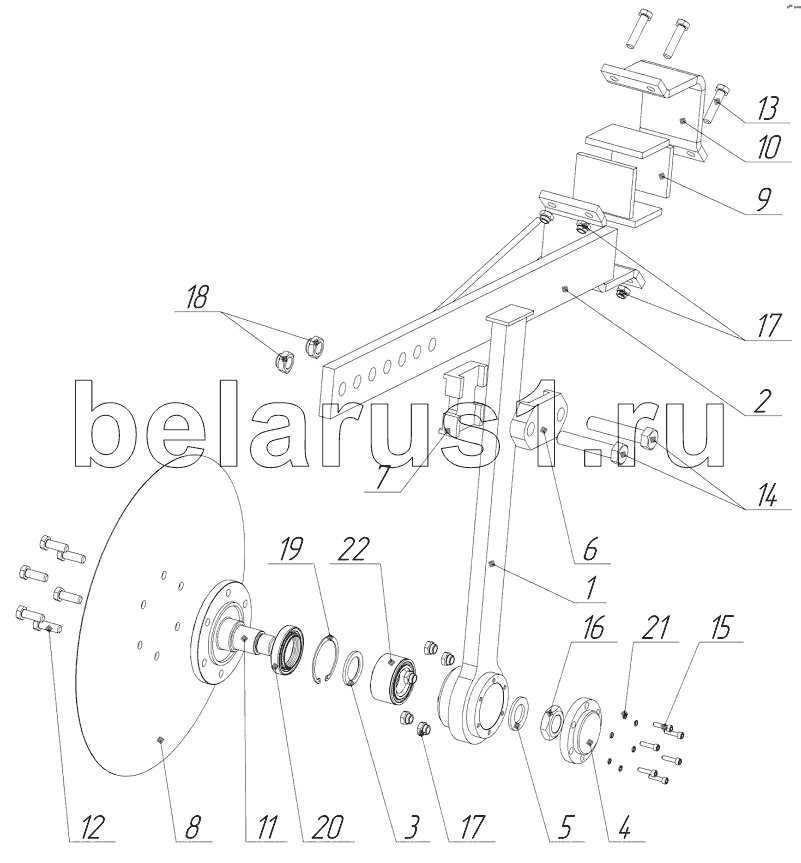

Каталог запасных частей к технике: TIGARBO АДС-6. 83246.07.00.000 Диск отбойный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 83246.07.01.000 | Стойка | |
| 2 | 83246.07.02.000 | Опора | |
| 3 | 83246.02.01.001 | Втулка | |
| 4 | 83246.02.01.008 | Крышка | |
| 5 | 83246.02.01.009 | Шайба | |
| 6 | 83246.07.00.001 | Прижим | |
| 7 | 83246.07.00.002 | Упор | |
| 8 | 83246.07.00.003 | Диск | |
| 9 | 83246.07.00.004 | Подложка | |
| 10 | 83246.07.02.002 | Прижим | |
| 11 | 83246.02.01.012 | Вал | |
| 12 | Болт М12-6gх35.88.106 | Болт М12-6gх35.88.106 | |
| 13 | Болт М12-6gх50.88.106 | Болт М12-6gх50.88.106 | |
| 14 | Болт М20-6gх100.88.106 | Болт М20-6gх100.88.106 | |
| 15 | Винт М6-6gх25.88 | Винт М6-6gх25.88 | |
| 16 | Гайка М30x2-6H.8.106 | Гайка М30x2-6H.8.106 | |
| 17 | Гайка М12-6Н.8.NF | Гайка М12-6Н.8.NF | |
| 18 | Гайка М20-6Н.8.NF | Гайка М20-6Н.8.NF | |
| 19 | Кольцо B72.65Г | Кольцо B72.65Г | |
| 20 | RWDR Kassette 48-75-14/17 | Кассетное уплотнение RWDR Kassette 48-75-14/17 | |
| 21 | Шайба665Г.106 | Шайба 6 65Г.106 | |
| 22 | 2141-3103020 | Подшипник 6-256908Е2С17 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
