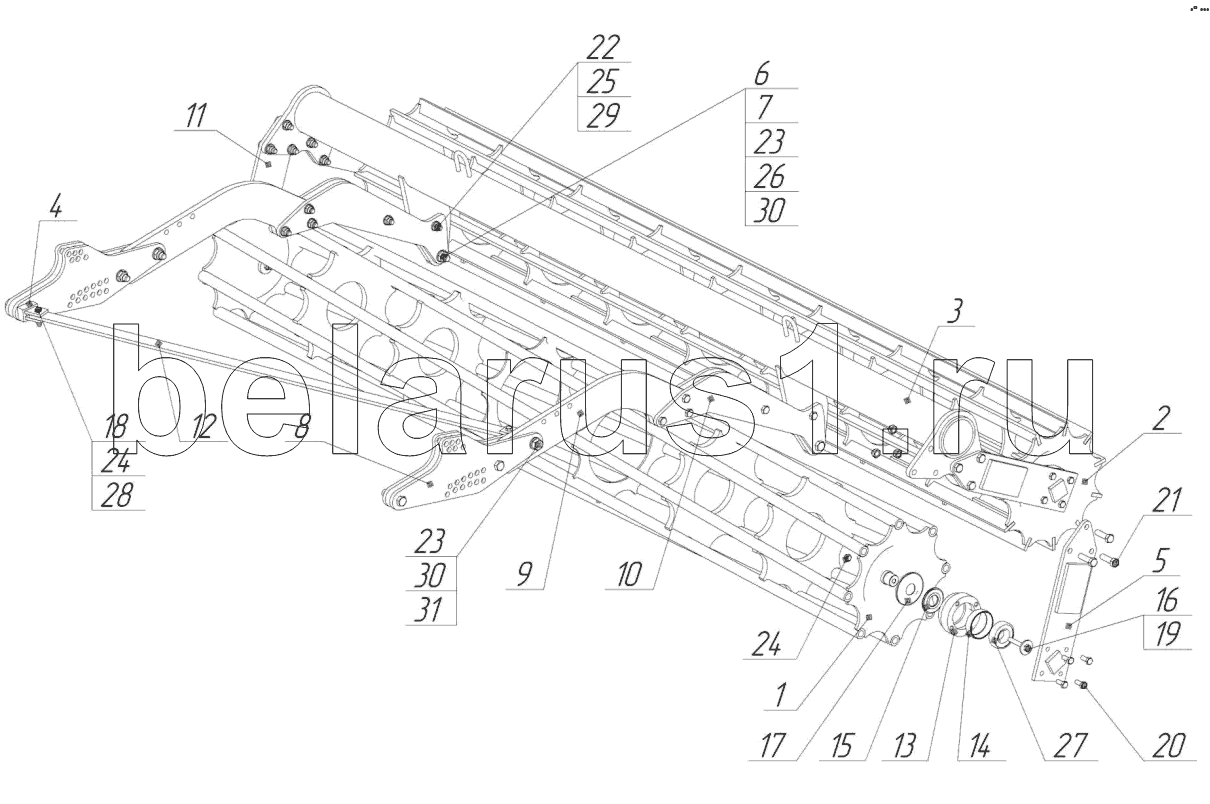

Каталог запасных частей к технике: TIGARBO АДС-6. 83246.05.00.000 Каток прикатывающий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 83246.05.01.000 | Каток | |
| 2 | 83246.05.02.000 | Каток | |
| 3 | 83246.05.03.000 | Рама | |
| 4 | 83246.05.04.000 | Кронштейн распорки | |
| 5 | 83246.05.05.000 | Кронштейн | |
| 6 | 83246.01.01.203-11 | Втулка | |
| 7 | 83246.01.01.203-12 | Втулка | |
| 8 | 83246.05.00.001 | Кронштейн регулировочный | |
| 9 | 83246.05.00.002 | Кронштейн | |
| 10 | 83246.05.00.003 | Кронштейн | |
| 11 | 83246.05.05.004 | Кронштейн | |
| 12 | 83246.05.00.005 | Распорка | |
| 13 | 83246.05.00.006 | Корпус подшипника | |
| 14 | 83246.05.00.007 | Кольцо подшипника сферическое | |
| 15 | 83246.05.00.008 | Шайба фигурная | |
| 16 | 83246.05.00.009 | Шайба прижимная | |
| 17 | 83246.05.00.010 | Пыльник | |
| 18 | Болт М12-6gх50.109.106 | Болт М12-6gх50.109.106 | |
| 19 | Болт М12-6gх80.88.106 | Болт М12-6gх80.88.106 | |
| 20 | Болт М12х1.25-6gх30.109.40Х.106 | Болт М12х1.25-6gх30.109.40Х.106 | |
| 21 | Болт М16-6gх55.109.106 | Болт М16-6gх55.109.106 | |
| 22 | Болт М16-6gх70.88.106 | Болт М16-6gх70.88.106 | |
| 23 | Болт М20-6gх75.109.106 | Болт М20-6gх75.109.106 | |
| 24 | Гайка М12-6Н.8.NF | Гайка М12-6Н.8.NF | |
| 25 | Гайка М16-6Н.8.NF | Гайка М16-6Н.8.NF | |
| 26 | Гайка М20-6Н.8.NF | Гайка М20-6Н.8.NF | |
| 27 | 180307 | Заказать Заказать Заказать Заказать Заказать Заказать | Подшипник 180307 |
| 28 | Шайба12.01.106 | Шайба 12.01.106 | |
| 29 | Шайба16.01.106 | Шайба 16.01.106 | |
| 30 | Шайба20.01.106 | Шайба 20.01.106 | |
| 31 | Шайба20.65Г.106 | Шайба 20 65Г.106 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
