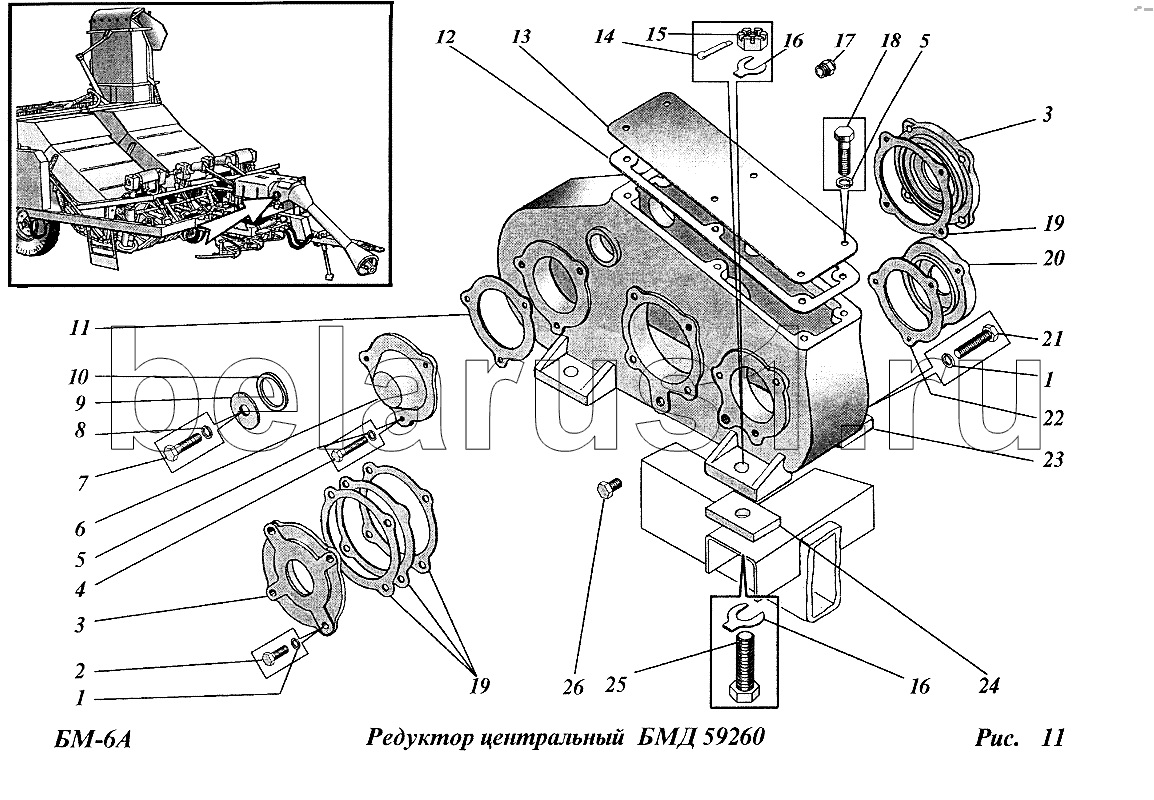

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Редуктор центральный (БМД59260)
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10.65Г.09 | Шайба | |
| 2 | М10х35.58.019 | Болт | |
| 3 | БМД15105 | Крышка | |
| 4 | М8х20.58.019 | Болт | |
| 5 | 8.65Г.05 | Шайба | |
| 6 | 72-39-5 | Крышка | |
| 7 | М12х30.58.019 | Болт | |
| 8 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 9 | КТ4245 | Шайба специальная | |
| 10 | ОПО14А | Прокладка | |
| 11 | КТ0032 | Прокладка | |
| 12 | БМД59002 | Прокладка | |
| 13 | БМД59417 | Крышка | |
| 14 | 6,3х60.001 | Шплинт | |
| 15 | М16.6.019 | Гайка ГОСТ 5919-73 | |
| 16 | 16х1,4 | Прокладка | |
| 16 | 16х0,8 | Прокладка | |
| 17 | БМД59380 | Пробка | |
| 18 | М8х16.58.09 | Болт | |
| 19 | БМД15011 | Прокладка | |
| 20 | 14хВ38.113 | Крышка | |
| 21 | М10х30.58.019 | Болт | |
| 22 | 12хВ38.008 | Прокладка | |
| 23 | БМД59101 | Корпус | |
| 24 | СДК0063 | Прокладка | |
| 25 | 2М16х45.58019 | Болт | |
| 26 | РФ00.00.601 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
