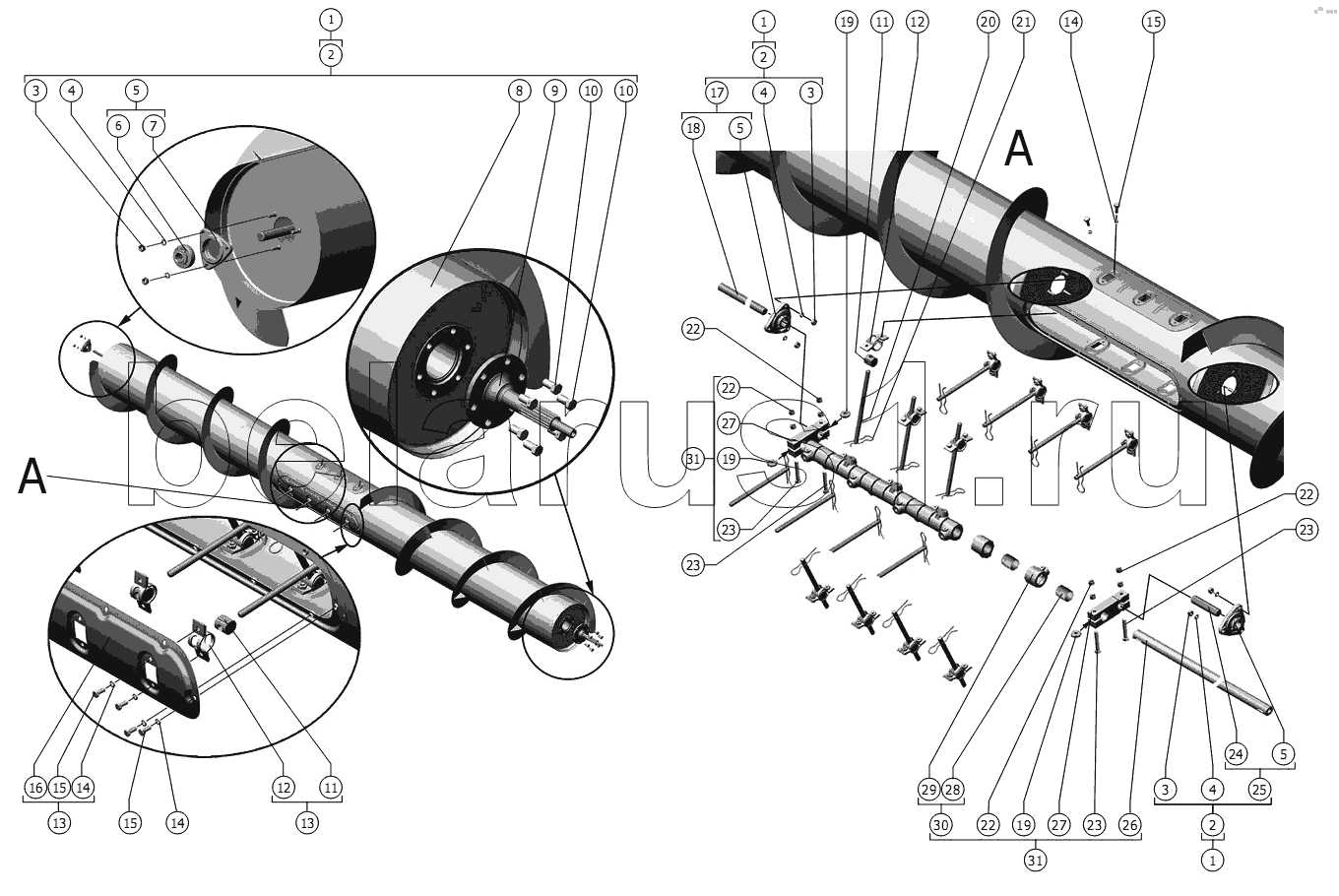

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант). Шнек
1
1
1
1
1
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
7
8
8
8
8
9
10
10
11
11
11
11
12
12
12
12
13
13
14
14
14
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
20
21
22
22
22
22
23
23
23
23
24
25
26
27
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 081.27.04.010 | Шнек | |
| 1 | 081.27.04.010-01 | Шнек | |
| 1 | 081.27.04.010-02 | Шнек | |
| 1 | 081.27.04.010-03 | Шнек | |
| 2 | 081.27.04.040-03 | Труба шнека | |
| 2 | 081.27.04.040-02 | Труба шнека | |
| 2 | 081.27.04.040-01 | Труба шнека | |
| 2 | 081.27.04.040 | Труба шнека | |
| 3 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 5 | РСМ-10.27.01.340 | Опора подшипника | |
| 6 | 1680205 К10С27 ТУ 37.006.084-90 | Подшипник | |
| 7 | РСМ-10.27.01.101 | Корпус подшипника | |
| 8 | 3518050-11670-01 | Труба шнека | |
| 8 | 3518050-11670-02 | Труба шнека | |
| 8 | 3518050-11670-03 | Труба шнека | |
| 8 | 081.27.04.020 | Труба шнека | |
| 9 | 081.27.04.603 | Вал шнека | |
| 10 | 3518050-16594А | Болт | |
| 11 | 54-00348 | Глазок или 3518050-10079 | |
| 11 | РСМ-10.08.01.025А | Глазок | |
| 11 | РСМ-10.08.01.025А | Глазок | |
| 12 | 3518050-11070 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 12 | 3518050-11070 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 12 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 | |
| 13 | 3518050-11040 | Крышка | |
| 14 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 15 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 16 | 3518050-14034 | Крышка или РСМ-10.08.01.535 | |
| 16 | РСМ-10.08.01.535 | Крышка | |
| 17 | 081.27.04.060-03 | Ось с подшипником | |
| 17 | 081.27.04.060-02 | Ось с подшипником | |
| 17 | 081.27.04.060-01 | Ось с подшипником | |
| 17 | 081.27.04.060 | Ось с подшипником | |
| 18 | 081.27.04.602 | Ось | |
| 18 | 081.27.04.602-01 | Ось | |
| 18 | 081.27.04.602-02 | Ось | |
| 18 | 081.27.04.602-03 | Ось | |
| 19 | 60144 | Шпонка | |
| 20 | 3518050-16037 | Палец или РСМ-10.08.01.612 | |
| 21 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А | |
| 22 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 23 | М 12x1,25-6gx70.88.35.019 ГОСТ 7798-70 | Болт | |
| 24 | 54-61966А | Ось | |
| 25 | 3518060-18920Б | Ось с подшипником | |
| 26 | 3518050-18217 | Труба | |
| 27 | 54-51512 | Подвеска или РСМ-10.08.01.502 | |
| 28 | 3518050-10081 | Втулка | |
| 29 | РСМ-10.08.01.107Б | Втулка пальца | |
| 30 | 3518050-16810 | Втулка пальца | |
| 31 | РСМ-10.27.01.750 | Труба пальчикового механизма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
