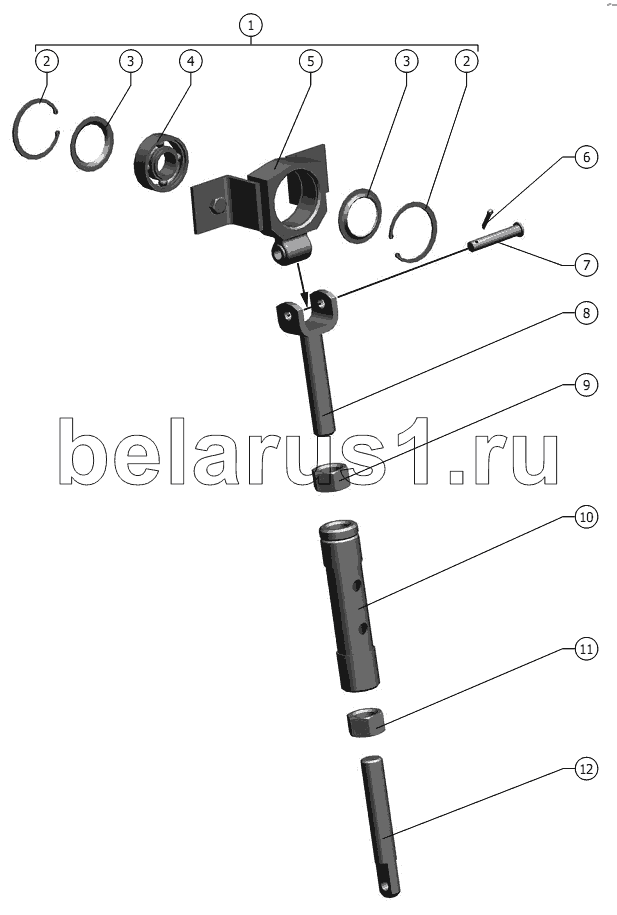

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант). Растяжка
1
2
2
3
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518050-10350 | Опора | |
| 2 | C47 ГОСТ 13943-86 | Кольцо | |
| 3 | 54-43498 | Шайба | |
| 4 | 180204С17 ГОСТ 8882-75 | Подшипник 180204С17 ГОСТ 8882-75 | |
| 5 | 3518050-10410А | Опора штанги | |
| 6 | 3,2x16.019 ГОСТ 397-79 | Шплинт | |
| 7 | 6-10 b12x55.35.Ц9хр | Ось | |
| 8 | 3518050-10390 | Шарнир | |
| 9 | М20LH-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 10 | 081.27.00.490 | Штанга | |
| 11 | М20-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 12 | 081.27.00.604 | Штанга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
