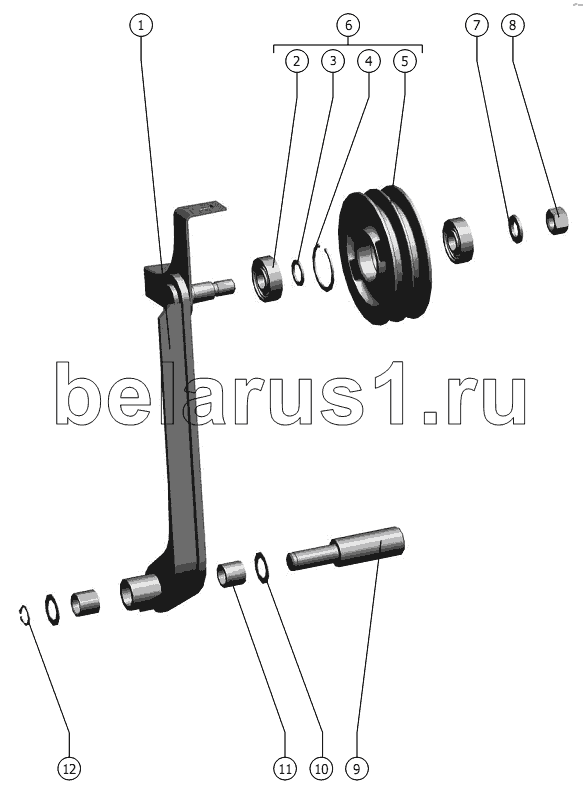

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Устройство натяжное
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 181.05.04.770 | Рычаг | |
| 2 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 3 | 42136 | Шайба регулировочная | |
| 4 | C47 ГОСТ 13943-86 | Кольцо | |
| 5 | 1401.05.00.113 | Шкив натяжной | |
| 6 | 1401.05.00.960 | Шкив | |
| 7 | С.16.01.019 ГОСТ 11371-78 | Шайба | |
| 8 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 9 | 101.05.07.625 | Ось | |
| 10 | C 20.01.019 ГОСТ 10450-78 | Шайба | |
| 11 | РСМ-10.04.12.003А | Втулка | |
| 12 | C20 ГОСТ 13942-86 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
