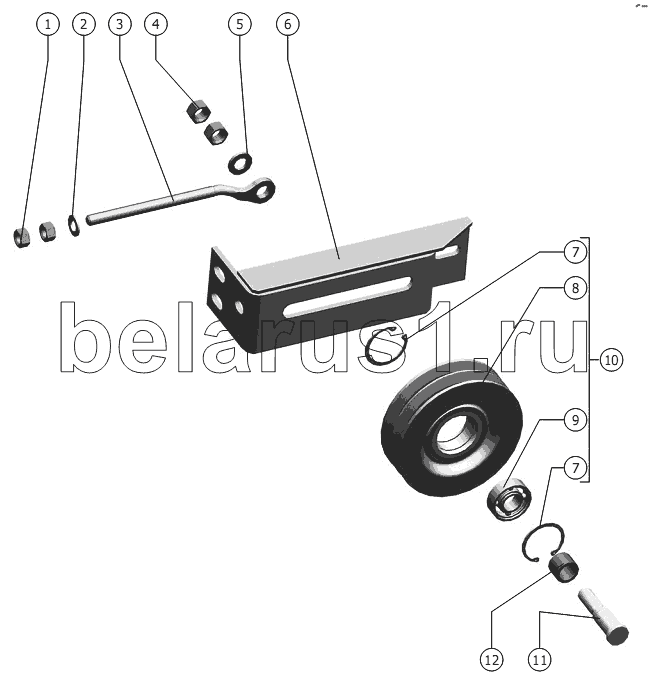

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шкив натажной
1
2
3
4
5
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М12-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 2 | С.12х2.01.019 ГОСТ 11371-78 | Шайба | |
| 3 | РСМ-10.01.00.619 | Тяга | |
| 4 | М14-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 5 | С.14х3.01.019 ГОСТ 11371-78 | Шайба | |
| 6 | 181.28.05.150 | Кронштейн | |
| 7 | B47 ГОСТ 13943-86 | Кольцо | |
| 8 | РСМ-10.01.00.720 | Шкив 1.УБ.140 ОСТ23.2.146-87 | |
| 9 | 180204К10С27 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 10 | РСМ-10.01.00.730Б | Шкив | |
| 11 | РСМ-10.01.00.621 | Ось | |
| 12 | РСМ-10.01.00.004 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
