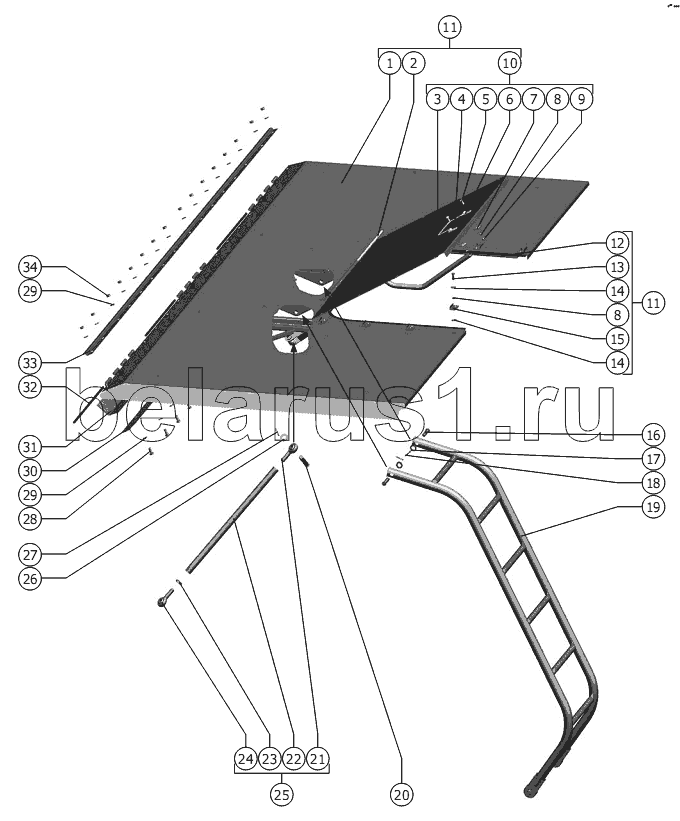

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Секция

1

2

3

4

5

6

7

8

8

9

10

11

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	181.46.14.100		Панель
2	РСМ-10.05.13.602		Ось
3	181.46.14.060		Люк
4	101.01.56.603		Скоба
5	М6х16.46.019 ГОСТ 7802-81		Болт
6	РСМ-10.09.01.405		Скоба
7	C 8.01.019 ГОСТ 6958-78		Шайба
8	6Т 65Г 019 ГОСТ 6402-70		Шайба
9	М6-6H.6.019 ГОСТ 5915-70		Гайка
10	181.46.14.050		Люк
11	181.46.14.020		Секция
12	181.46.14.001		Уплотнитель
13	М6-6gx20.48.019 ГОСТ 7798-70		Болт
14	C 6х1,4.01.019 ГОСТ 6958-78		Шайба
15	181.46.14.473		Прижим
16	6-12 b12x50.35.Ц9.хр ГОСТ 9650-80		Ось
17	С.12х2.01.019 ГОСТ 11371-78		Шайба
18	3,2x20.019 ГОСТ 397-79		Шплинт
19	181.46.08.250		Лестница
20	6-14 b12x65.35.Ц9.хр ГОСТ 9650-80		Ось
21	SKF SALKB 14F		Головка шарнирная
22	181.46.14.804		Труба
23	М14-6H.04.019 ГОСТ 5916-70		Гайка
24	SKF SAKB 14F		Головка шарнирная
25	181.46.14.080		Тяга
26	С.14.01.019 ГОСТ 11371-78		Шайба
27	3,2x32.019 ГОСТ 397-79		Шплинт
28	М8-6gx20.88.35.019 ГОСТ 7798-70		Болт
29	С.8х1,4.01.019 ГОСТ 11371-78		Шайба
30	181.46.14.459		Прижим
31	181.46.14.005		Уплотнение
32	РСМ-10.05.13.602		Ось
33	181.46.14.463		Прижим
34	М8-6H.6.019 ГОСТ 5915-70		Гайка М8-6H.6.019 ГОСТ 5915-70
