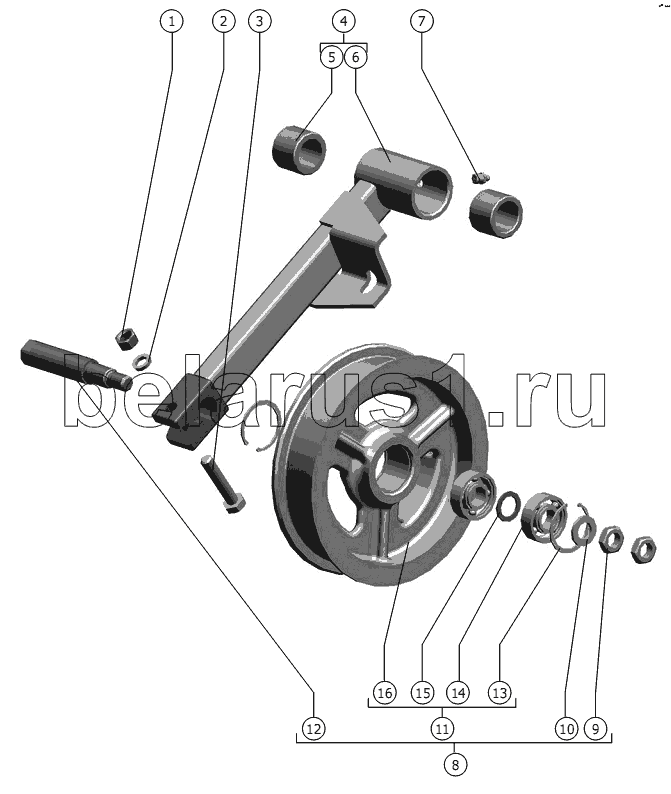

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Рычаг
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М12-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 2 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | М12-6gx60.88.35.019 ГОСТ 7798-70 | Болт | |
| 4 | 181.28.10.020 | Рычаг | |
| 5 | РСМ-10.05.00.027В | Втулка | |
| 6 | 181.28.10.030 | Рычаг | |
| 7 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 8 | 181.28.05.340 | Шкив | |
| 9 | М16-6H.04.019 ГОСТ 5916-70 | Гайка | |
| 10 | С.16.01.019 ГОСТ 11371-78 | Шайба | |
| 11 | 181.28.05.350 | Шкив | |
| 12 | 181.28.05.607 | Ось | |
| 13 | C47 ГОСТ 13943-86 | Кольцо | |
| 14 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 15 | H.206.30.003 | Кольцо | |
| 16 | 181.28.05.104 | Шкив |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
