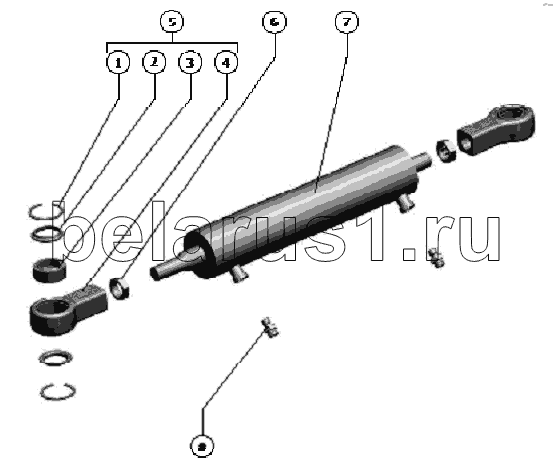

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Гидроцилиндр
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C47 ГОСТ 13941-86 | Кольцо | |
| 2 | РСМ-10.02.02.007А | Кольцо | |
| 3 | ШСП30 ТУ 37.553.130-90 | Подшипник | |
| 4 | РСМ-10.02.02.638А | Корпус шарнира | |
| 5 | РСМ-10.02.02.170А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 6 | М22х1,5-6H.04.35.019 ГОСТ 15522-70 | Гайка | |
| 7 | ЕДЦГ 63.32х275.000 | Гидроцилиндр | |
| 8 | GE08LMEDOMDCF | Штуцер ввертной |
