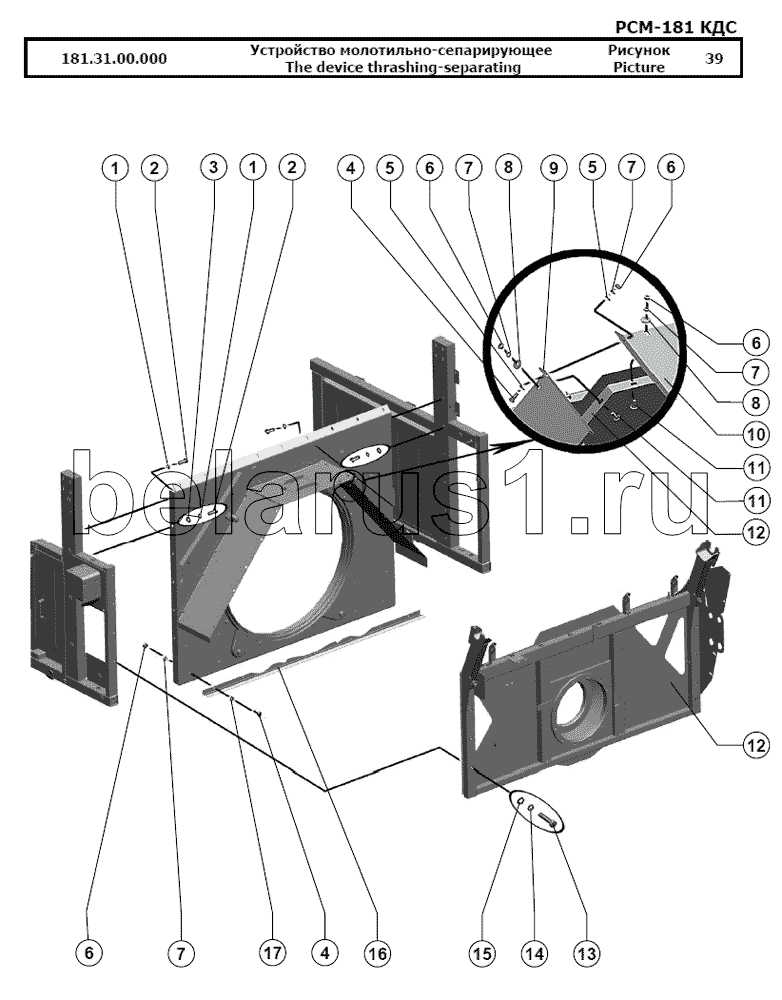

Каталог запасных частей к технике: РСМ-181 "Torum-740". Устройство молотильно-сепарирующее
181.31.00.000
1
1
2
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.31.00.000 | 181.31.00.000 | Устройство молотильно-сепарирующее | |
| 1 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 | |
| 2 | [Болт М12-6gx30.88.35.019] | Болт М12-6gx30.88.35.019 | |
| 3 | [Шайба С.12х3.01.019] | Шайба С.12х3.01.019 | |
| 4 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 | |
| 5 | [Шайба С.8х1,4.01.019] | Шайба С.8х1,4.01.019 | |
| 6 | [Гайка М8-6H.6.019] | Гайка М8-6H.6.019 | |
| 7 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 | |
| 8 | [Шайба C 8.01.019] | Шайба C 8.01.019 | |
| 9 | 181.31.00.451 | Перегородка | |
| 10 | 181.31.00.452 | Перегородка | |
| 11 | [Болт М8х20.46.019] | Болт М8х20.46.019 | |
| 12 | 181.31.03.000 | Балка задняя | |
| 13 | [Болт М16-6gx75.109.40Х.019] | Болт М16-6gx75.109.40Х.019 | |
| 14 | [Шайба 16Т 65Г 019] | Шайба 16Т 65Г 019 | |
| 15 | [Шайба С.16.01.019] | Шайба С.16.01.019 | |
| 16 | 181.21.16.422 | Пластина | |
| 17 | [Шайба С.8.01.019] | Шайба С.8.01.019 |
