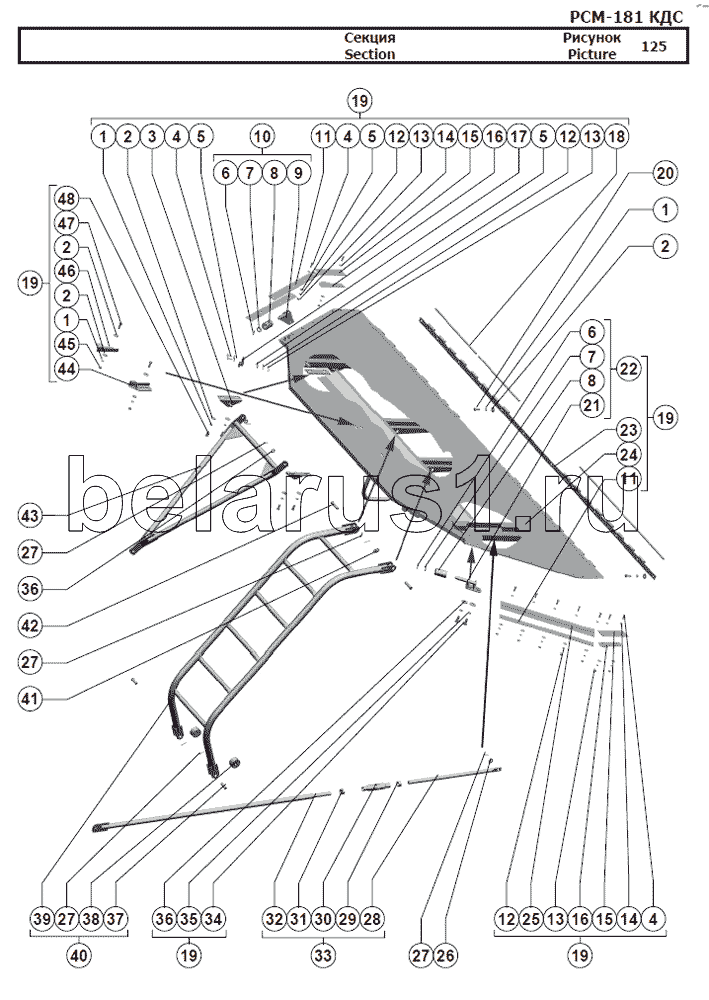

Каталог запасных частей к технике: РСМ-181 "Torum-740". Секция
1
1
1
2
2
2
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
11
12
12
12
13
13
13
14
14
15
15
16
16
17
18
19
19
19
19
19
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 2 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 3 | 181.46.08.550 | Кронштейн | |
| 4 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 5 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 6 | [Шплинт 3,2x18.019 ГОСТ 397-79] | Шплинт 3,2x18.019 ГОСТ 397-79 | |
| 7 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 8 | 181.46.08.002 | Ролик | |
| 9 | 181.46.08.150-01 | Кронштейн | |
| 10 | 181.46.08.140-01 | Ролик | |
| 11 | 181.46.08.419 | Планка | |
| 12 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 13 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 14 | [Шайба С.6.01.019 ГОСТ 11371-78] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 15 | 181.46.08.004 | Уплотнение | |
| 16 | 181.46.08.498 | Прижим | |
| 17 | 181.46.08.496 | Кронштейн | |
| 18 | РСМ-10.05.13.602 | Ось | |
| 19 | 181.46.08.040 | Секция | |
| 20 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 21 | 181.46.08.150 | Кронштейн | |
| 22 | 181.46.08.140 | Ролик | |
| 23 | 181.46.08.590 | Петля | |
| 24 | 181.46.08.080 | Секция | |
| 25 | 181.46.08.003 | Уплотнение | |
| 26 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 27 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 28 | РСМ-10.01.44.601 | Шпренгель | |
| 29 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 | |
| 30 | РСМ-10.01.15.801 | Гайка стяжная | |
| 31 | [Гайка М16LH-6H.6.019 ГОСТ 5915-70] | Гайка М16LH-6H.6.019 ГОСТ 5915-70 | |
| 32 | 181.46.08.210 | Тяга | |
| 33 | 181.46.08.200 | Тяга | |
| 34 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 36 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 37 | [Ось 6-12 b12x40.35.Ц9.хр ГОСТ 9650-80] | Ось 6-12 b12x40.35.Ц9.хр ГОСТ 9650-80 | |
| 38 | 181.46.08.001 | Ролик | |
| 39 | 181.46.08.260 | Лестница | |
| 40 | 181.46.08.250 | Лестница | |
| 41 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 42 | [Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80] | Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | |
| 43 | 181.46.08.520 | Тяга | |
| 44 | 181.46.08.570 | Замок | |
| 45 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 46 | 181.46.08.570-01 | Замок | |
| 47 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 48 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
