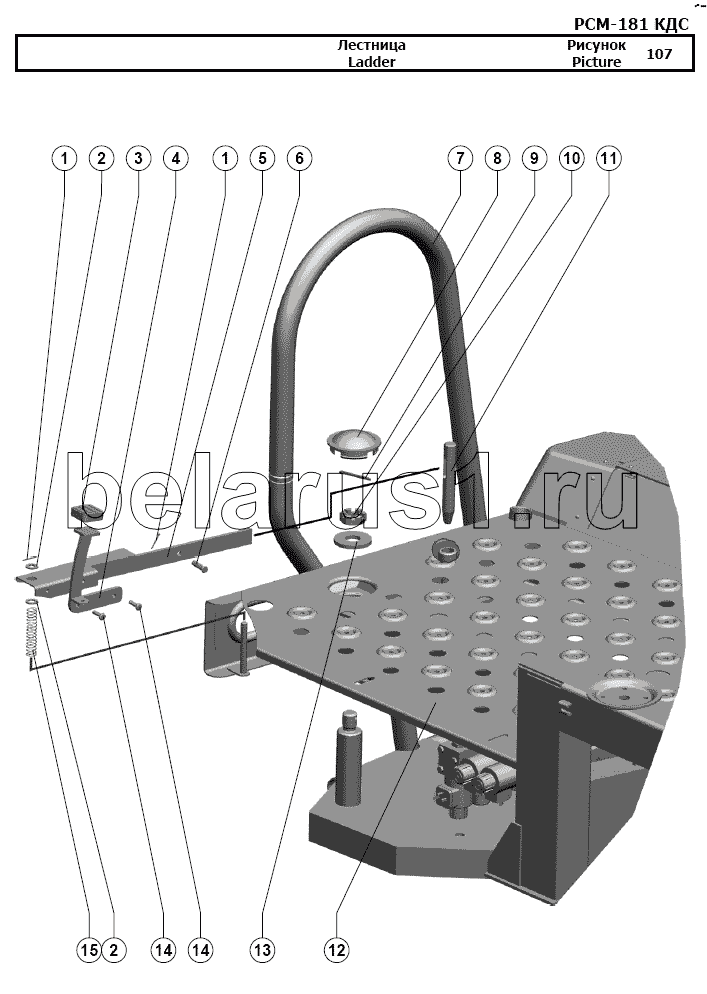

Каталог запасных частей к технике: РСМ-181 "Torum-740". Лестница
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Шплинт 2x20.019 ГОСТ 397-79] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 2 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 3 | A 13.38.002 | Чехол | |
| 4 | 142.07.03.120 | Стойка | |
| 5 | 142.07.03.430 | Рычаг | |
| 6 | [Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 7 | 181.07.01.200 | Лестница | |
| 8 | 54-00560 | Крышка | |
| 9 | [Шплинт 4x45.019 ГОСТ 397-79] | Шплинт 4x45.019 ГОСТ 397-79 | |
| 10 | [Гайка М24-6H.04.35.019 ГОСТ 5919-73] | Гайка М24-6H.04.35.019 ГОСТ 5919-73 | |
| 11 | 142.07.03.607 | Шток | |
| 12 | 181.07.00.300 | Площадка входа | |
| 13 | 101.07.00.443 | Шайба | |
| 14 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 15 | РСМ-10.14.10.613А | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
