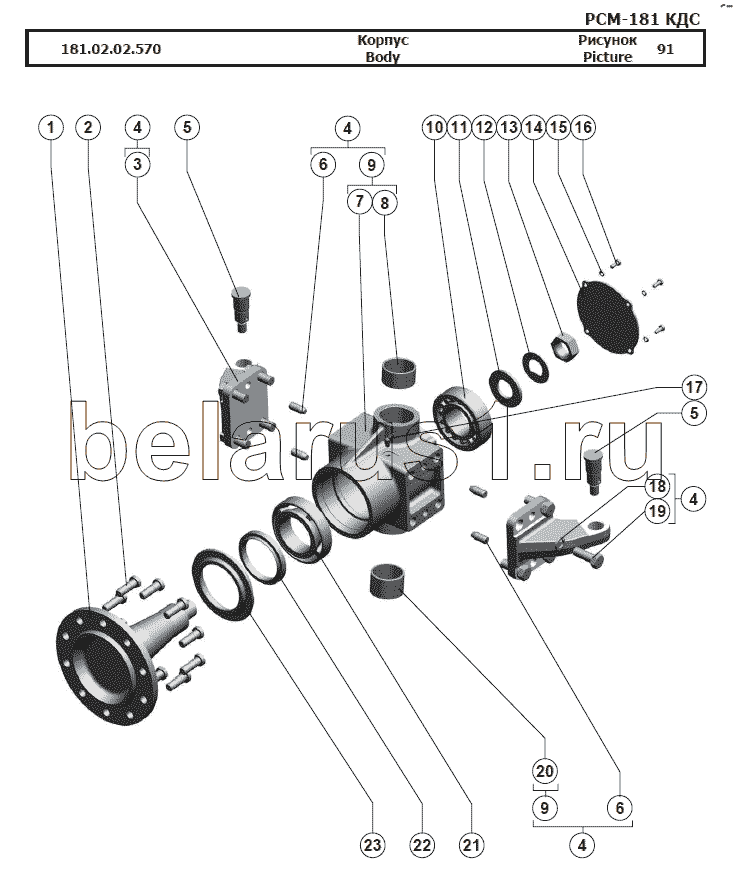

Каталог запасных частей к технике: РСМ-181 "Torum-740". Корпус
181.02.02.570
1
2
3
4
4
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.02.02.570 | 181.02.02.570 | Корпус | |
| 1 | 181.02.02.611 | Ось колеса | |
| 2 | РСМ-10.02.02.616 | Болт колеса | |
| 3 | 181.02.02.607 | Рычаг | |
| 4 | 181.02.02.580 | Корпус | |
| 5 | 181.02.02.606 | Ось | |
| 6 | МВ1500-00.00.601 | Штифт | |
| 7 | 181.02.02.204 | Корпус | |
| 8 | 181.02.02.002 | Втулка | |
| 9 | 181.02.02.590 | Корпус | |
| 10 | [Подшипник 7613А ГОСТ 27365-87] | Подшипник 7613А ГОСТ 27365-87 | |
| 11 | 181.02.02.804 | Шайба | |
| 12 | РСМ-10.02.02.417 | Шайба | |
| 13 | РСМ-10.02.02.634А | Гайка | |
| 14 | 181.02.02.403 | Крышка | |
| 15 | [Шайба 8Т 65Г 05 ГОСТ 6402-70] | Шайба 8Т 65Г 05 ГОСТ 6402-70 | |
| 16 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 17 | [Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74] | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | |
| 18 | [Шайба 20Т 65Г 019 ГОСТ 6402-70] | Шайба 20Т 65Г 019 ГОСТ 6402-70 | |
| 19 | [Болт М20-6gx55.109.40Х.019 ГОСТ 7798-70] | Болт М20-6gx55.109.40Х.019 ГОСТ 7798-70 | |
| 20 | 181.02.02.002-01 | Втулка | |
| 21 | [Подшипник 7613А ГОСТ 27365-87] | Подшипник 7613А ГОСТ 27365-87 | |
| 22 | [Манжета II.2-110х135-1] | Манжета II.2-110х135-1 | |
| 23 | 181.02.02.102 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
