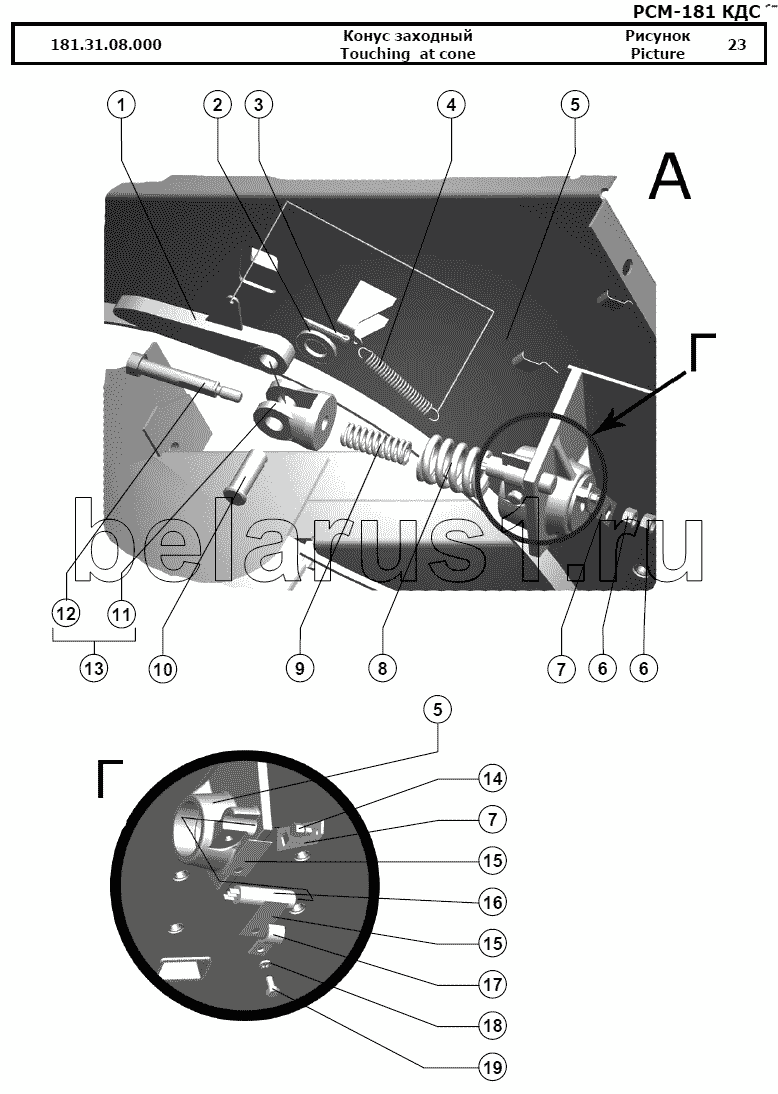

Каталог запасных частей к технике: РСМ-181 "Torum-740". Конус заходный
181.31.08.000
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.31.08.000 | 181.31.08.000 | Конус заходный | |
| 1 | 181.31.08.220 | Стопор | |
| 2 | [Шайба С.20х3,9.01.019] | Шайба С.20х3,9.01.019 | |
| 3 | [Шплинт 4x32.019] | Шплинт 4x32.019 | |
| 4 | РСМ-10.05.08.612Б | Пружина | |
| 5 | 181.31.08.010 | Конус заходный | |
| 6 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 | |
| 7 | 181.31.08.478 | Кронштейн | |
| 8 | 181.31.08.612 | Пружина | |
| 9 | 181.31.08.611 | Пружина | |
| 10 | [Ось 6-20 b12x55.35.Ц9.хр] | Ось 6-20 b12x55.35.Ц9.хр | |
| 11 | 181.31.08.302 | Вилка | |
| 12 | 181.31.08.607 | Тяга | |
| 13 | 181.31.08.210 | Упор | |
| 14 | 2 ЮГИШ.301121.011 | Магнитодержатель 2 ЮГИШ.301121.011 | |
| 15 | РСМ-10.05.09.002 | Прокладка | |
| 16 | ДП-02 ЮГИШ.423149.002 | Датчик положения ДП-02 ЮГИШ.423149.002 | |
| 17 | РСМ-10.09.01.431 | Скоба (для ЯМЗ) | |
| 18 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 | |
| 19 | [Болт М8-6gx16.88.35.019] | Болт М8-6gx16.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
