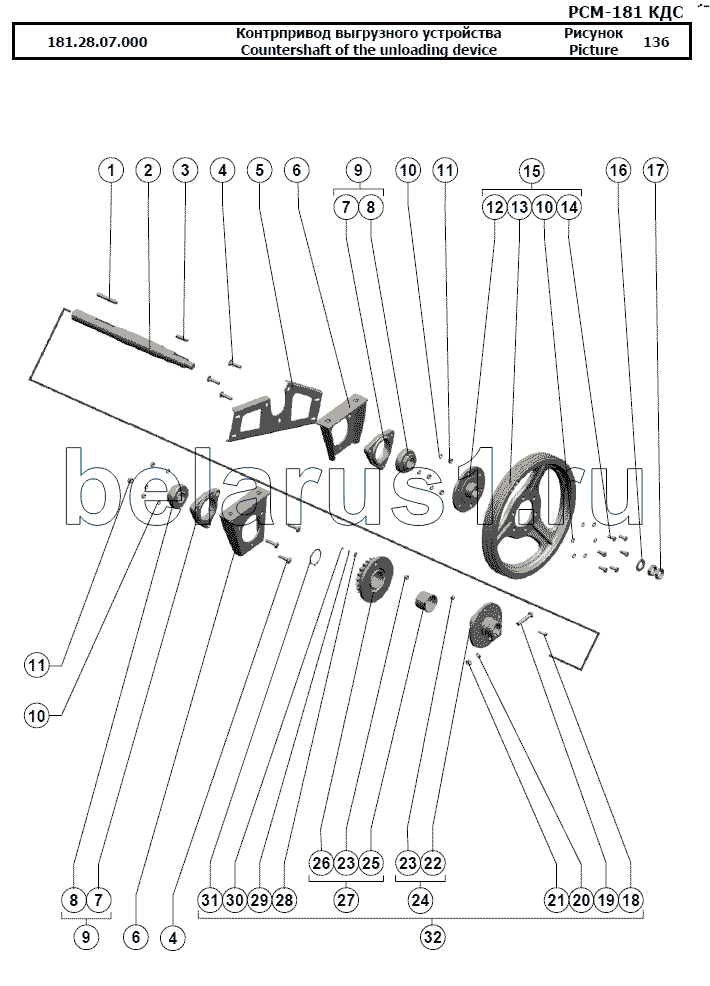

Каталог запасных частей к технике: РСМ-181 "Torum-740". Контрпривод выгрузного устройства
181.28.07.000
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.28.07.000 | 181.28.07.000 | Контрпривод выгрузного устройства | |
| 1 | [Шпонка 12x8x90 ГОСТ 23360-78] | Шпонка 12x8x90 ГОСТ 23360-78 | |
| 2 | 181.28.07.601 | Вал | |
| 3 | [Шпонка 2-10x8x50 ГОСТ 23360-78] | Шпонка 2-10x8x50 ГОСТ 23360-78 | |
| 4 | [Болт М10х45.46.019 ГОСТ 7802-81] | Болт М10х45.46.019 ГОСТ 7802-81 | |
| 5 | 181.28.07.406 | Кронштейн | |
| 6 | 181.28.07.030 | Кронштейн | |
| 7 | Н.027.106 | Корпус подшипника | |
| 8 | [Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90] | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 9 | Н.027.01.060 | Опора подшипника | |
| 10 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 11 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 12 | 181.28.07.080 | Cтупица | |
| 13 | 181.28.07.101 | Шкив | |
| 14 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 15 | 181.28.07.070 | Шкив | |
| 16 | [Шайба С.24.01.019 ГОСТ 11371-78] | Шайба С.24.01.019 ГОСТ 11371-78 | |
| 17 | [Гайка М24-6H.04.019 ГОСТ 5916-70] | Гайка М24-6H.04.019 ГОСТ 5916-70 | |
| 18 | 181.28.07.604 | Болт | |
| 19 | [Болт М12-6gx65.88.35.019 ГОСТ 7798-70] | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | |
| 20 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 22 | 181.28.07.060 | Ступица в сборе | |
| 23 | 181.28.07.603 | Втулка | |
| 24 | 181.28.07.040 | Ступица | |
| 25 | 142.28.02.804 | Втулка | |
| 26 | 181.28.07.050 | Звездочка | |
| 27 | 181.28.07.020 | Ступица | |
| 28 | [Шайба C 5х1,4.01.019 ГОСТ 6958-78] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 | |
| 29 | [Шайба 5Т 65Г 019 ГОСТ 6402-70] | Шайба 5Т 65Г 019 ГОСТ 6402-70 | |
| 30 | [Гайка М5-6H.04.019 ГОСТ 5916-70] | Гайка М5-6H.04.019 ГОСТ 5916-70 | |
| 31 | [Кольцо C55 ГОСТ 13942-86] | Кольцо C55 ГОСТ 13942-86 | |
| 32 | 181.28.07.010 | Муфта предохранительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
