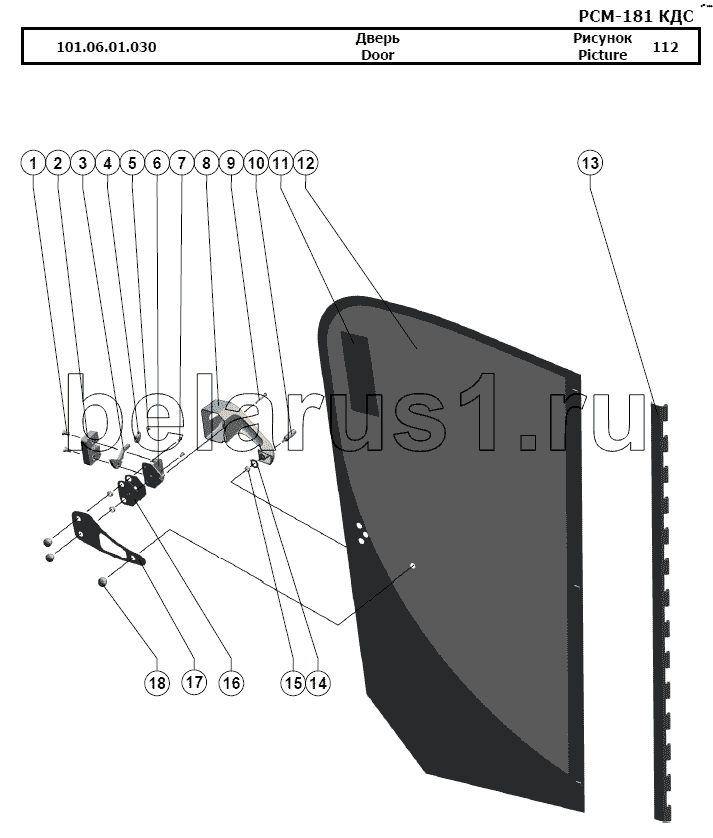

Каталог запасных частей к технике: РСМ-181 "Torum-740". Дверь
101.06.01.030
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.06.01.030 | 101.06.01.030 | Дверь | |
| 1 | [Винт В.М8-6gх20.48.019 ГОСТ 17475-80] | Винт В.М8-6gх20.48.019 ГОСТ 17475-80 | |
| 2 | 2108-6105014 | Замок наружный правый | |
| 3 | 101.06.01.433 | Защелка | |
| 4 | 101.06.01.063 | Кнопка | |
| 5 | [Винт В.М4-6gх10.48.019 ГОСТ 17473-80] | Винт В.М4-6gх10.48.019 ГОСТ 17473-80 | |
| 6 | 101.06.01.490А-01 | Основание | |
| 7 | [Винт В.М6-6gх12.48.019 ГОСТ 17473-80] | Винт В.М6-6gх12.48.019 ГОСТ 17473-80 | |
| 8 | 101.06.01.061-01 | Ручка | |
| 9 | [Винт В.М6-6gх45.48.019 ГОСТ 17473-80] | Винт В.М6-6gх45.48.019 ГОСТ 17473-80 | |
| 10 | 101.06.01.621А | Болт специальный | |
| 11 | 101.04.01.031 | Табличка-символ | |
| 12 | 101.06.01.002-01 | Стекло двери | |
| 13 | 101.06.01.405А | Петля | |
| 14 | 101.04.01.014 | Прокладка | |
| 15 | 101.04.01.007 | Втулка | |
| 16 | 101.04.01.013 | Прокладка | |
| 17 | 101.06.01.493 | Накладка | |
| 18 | 101.06.01.631 | Гайка |
