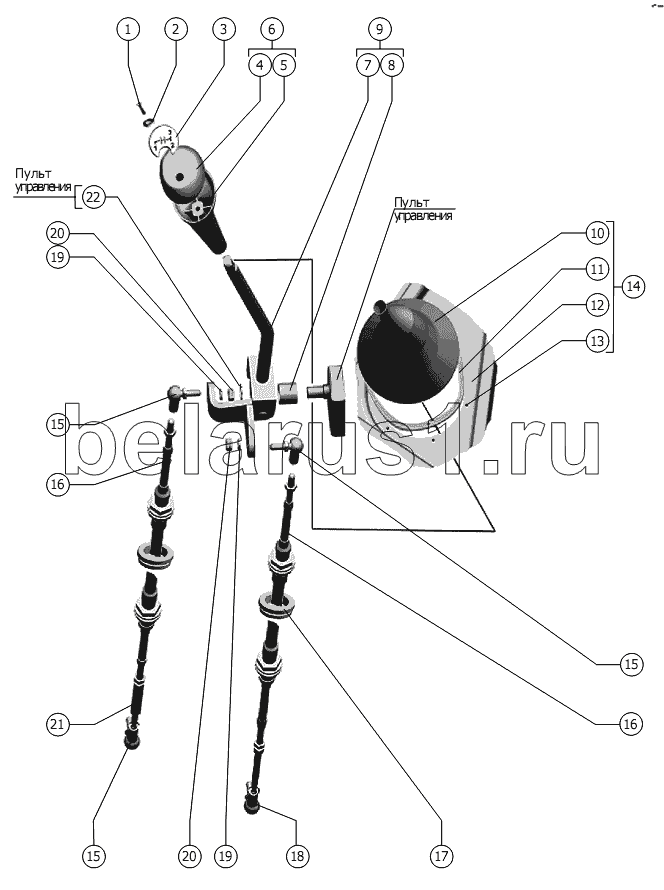

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рычаги
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-30144-02 | 54-30144-02 | Вилка | |
| 1 | В.М5-6gх30.48.019 ГОСТ 17473-80 | Винт | |
| 2 | С.5х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 3 | 101.04.12.002 | Табличка-символ | |
| 3 | 101.26.18.009 | Табличка-символ | |
| 4 | 101.26.12.007 | Глазок | |
| 5 | 101.06.12.001 | Рукоятка | |
| 6 | 101.26.12.050 | Рукоятка | |
| 7 | 101.04.12.100 | Рычаг | |
| 8 | РСМ-10.04.12.003А | Втулка | |
| 9 | 101.04.12.010 | Рычаг | |
| 10 | 101.04.00.030 | Чехол | |
| 11 | 101.04.00.426 | Прижим | |
| 12 | 04.01.088-01 | Накладка каркаса | |
| 13 | В.М3-6gх10.48.016 ГОСТ 17473-80 | Винт | |
| 14 | 101.04.00.400 | Накладка | |
| 15 | 101.06.16.050 | Шарнир | |
| 16 | 115-075-03100 ТУ У 29.3-32200047-010-2004 | Трос дистанционного управления | |
| 16 | 172-M-TT-75-4500 ТУ У 29.3-31003530-001-2002 | Трос дистанционного управления 172-M-TT-75-4500 ТУ У 29.3-31003530-001-2002 | |
| 17 | 101.06.00.007 | Втулка | |
| 18 | 101.06.16.060 | Шарнир | |
| 19 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 20 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 21 | 101.06.12.611 | Удлинитель | |
| 22 | С 20 ГОСТ 13942-86 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
