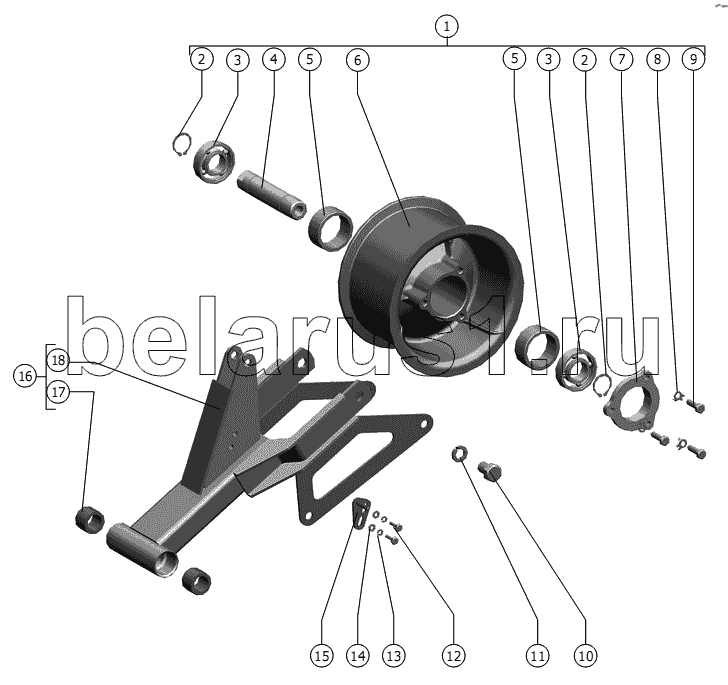

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рычаг натяжной
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 142.30.08.110 | Ролик | |
| 2 | C30 ГОСТ 13942-86 | Кольцо | |
| 3 | 180206АС17 ГОСТ 8882-75 | Шкив верхний вариатора РСМ-10.08.01.420 | |
| 4 | РСМ-10.05.09.613В | Ось | |
| 5 | РСМ-10.05.09.607А | Втулка | |
| 6 | 142.30.08.001 | Шкив | |
| 7 | РСМ-10.05.09.103 | Крышка | |
| 8 | 8.01.019 ГОСТ 13465-77 | Шайба | |
| 9 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 10 | М16-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 11 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 12 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт | |
| 13 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 14 | С.6.01.019 ГОСТ 11371-78 | Шайба | |
| 15 | 142.28.01.450 | Ограничитель | |
| 16 | 142.28.01.410 | Рычаг | |
| 17 | РСМ-10.01.15.003 | Втулка | |
| 18 | 142.28.01.420 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
