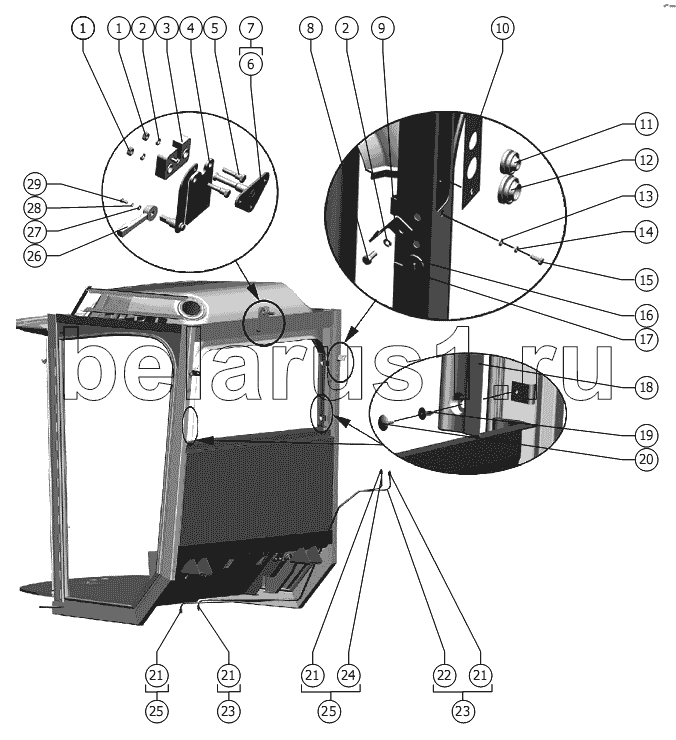

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Рабочее место
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
21
22
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | 2108-6105015 | Замок | |
| 4 | 101.04.02.000 | Каркас | |
| 5 | 101.26.00.602 | Болт специальный | |
| 6 | 101.26.00.120 | Зацеп | |
| 7 | 101.26.00.110 | Экран | |
| 8 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 9 | РСМ-5.05.05.489 | Уголок | |
| 10 | 101.26.00.250 | Планка | |
| 11 | 101.00.23.001 | Втулка | |
| 12 | 101.00.23.002 | Втулка | |
| 13 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 14 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 15 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт | |
| 16 | РСМ-10.10.40.018 | Втулка | |
| 17 | 101.06.01.066 | Прокладка | |
| 18 | 101.06.01.093 | Стойка задняя правая | |
| 18 | 101.06.01.094 | Стойка задняя левая | |
| 19 | 3302-5602156 | Гнездо пистона | |
| 20 | 3302-5602155 | Пистон крепления обивки | |
| 21 | 54-61360 | Гайка накидная | |
| 22 | 142.06.14.801 | Трубка | |
| 23 | 142.06.14.080 | Трубопровод | |
| 24 | 142.06.14.802 | Трубка | |
| 25 | 142.06.14.100 | Трубопровод | |
| 26 | РСМ-10Б.04.36.003 | Рычаг | |
| 27 | С.5х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 28 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 29 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
