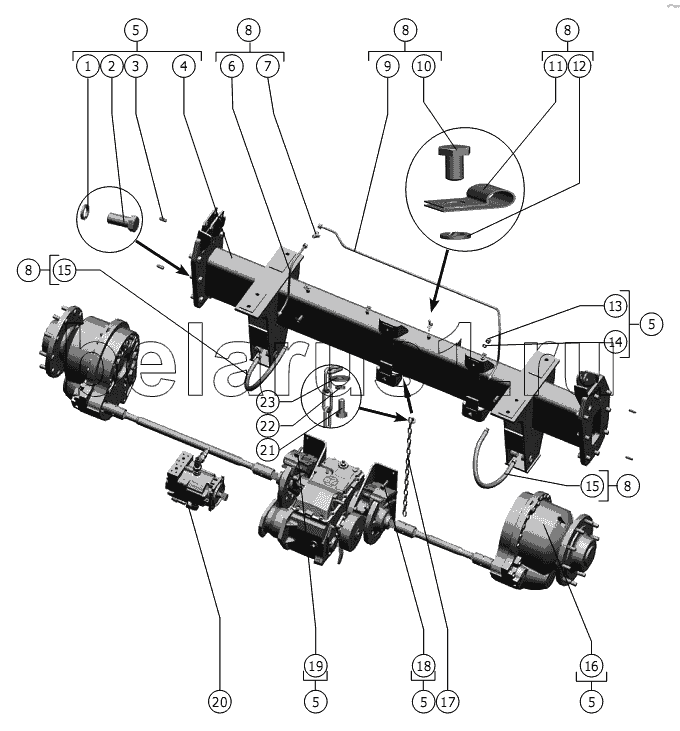

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Мост ведущих колес
1
2
3
4
5
5
5
5
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М24-6gx55.109.40Х.019 ГОСТ 7796-70 | Болт | |
| 2 | 24Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | МВ1500-00.00.601 | Штифт | |
| 4 | 142.02.11.020 | Балка | |
| 5 | 142.02.11.010 | Мост ведущий | |
| 6 | 142.09.22.020 | Трубопровод | |
| 7 | T12LCFX | Тройник | |
| 8 | 142.09.72.000 | Гидрооборудование моста ведущих колес | |
| 9 | 142.09.22.010 | Трубопровод | |
| 10 | М8-6gx14.88.35.019 ГОСТ 7798-70 | Болт | |
| 11 | 54-51452-09 | Скоба | |
| 12 | C 8.01.019 ГОСТ 6958-78 | Шайба | |
| 13 | М16-6H.10.35Х.019 ГОСТ 15524-70 | Гайка | |
| 14 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 15 | РВД. 12.А2.Б2.610.25/75 ТУ 4791-001-00166887-2002 | РВД. 12.А2.Б2.610.25/75 ТУ 4791-001-00166887-2002 | |
| 16 | 2396.095.004 | Мостокомплект | |
| 17 | РСМ-10.02.01.603 | Цепь | |
| 18 | М16-6gx50.109.40Х.019 ГОСТ 7817-80 | Болт | |
| 19 | М16-6gx60.109.40Х.019 ГОСТ 7798-70 | Болт | |
| 20 | 142.09.72.080 | Гидромотор | |
| 20 | 142.09.72.050 | Гидромотор | |
| 20 | 142.09.72.070 | Гидромотор | |
| 21 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 22 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 23 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
